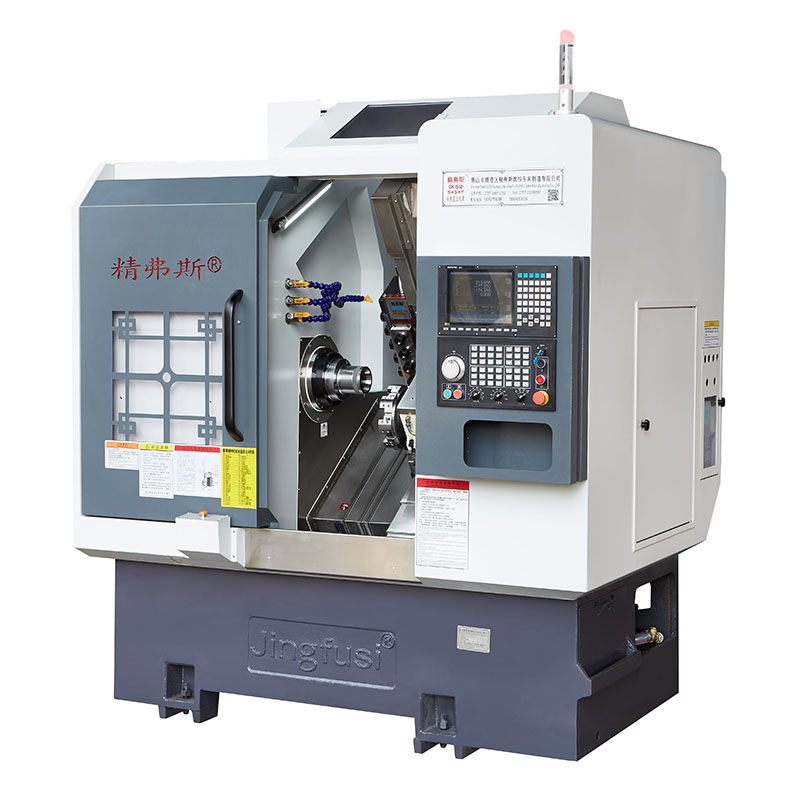

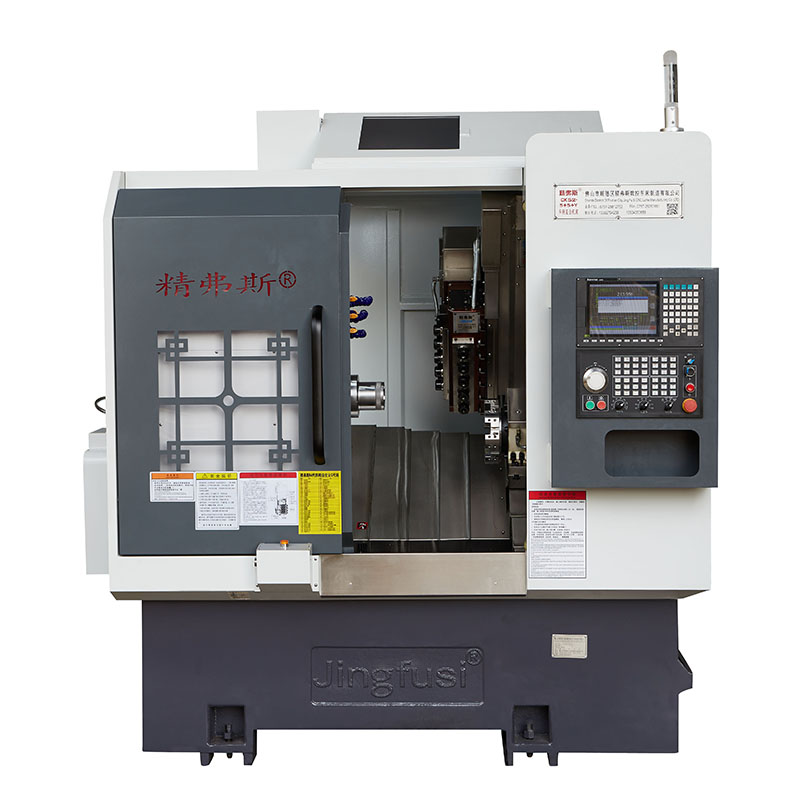

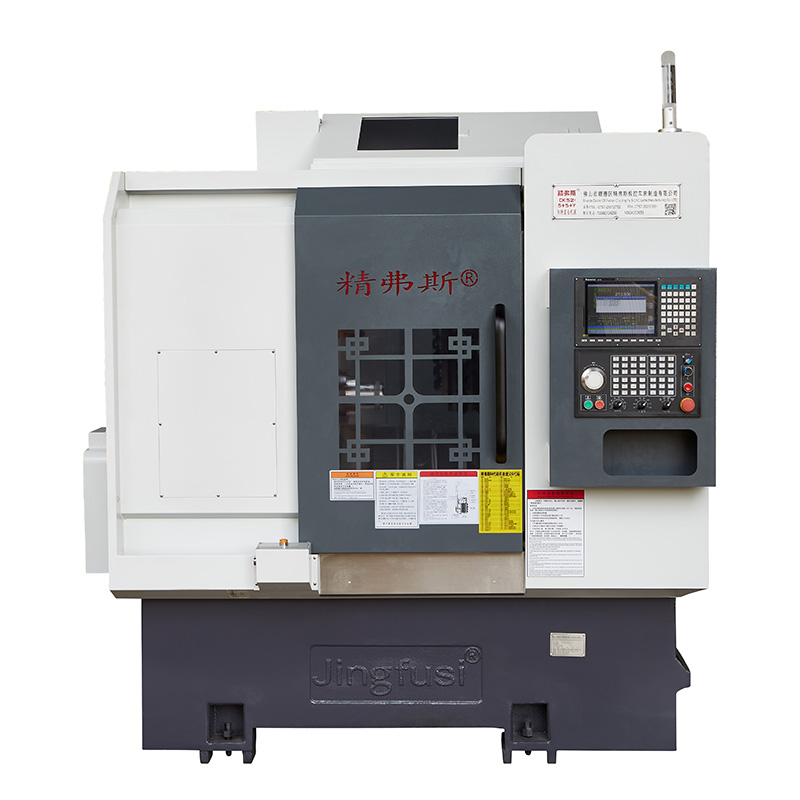

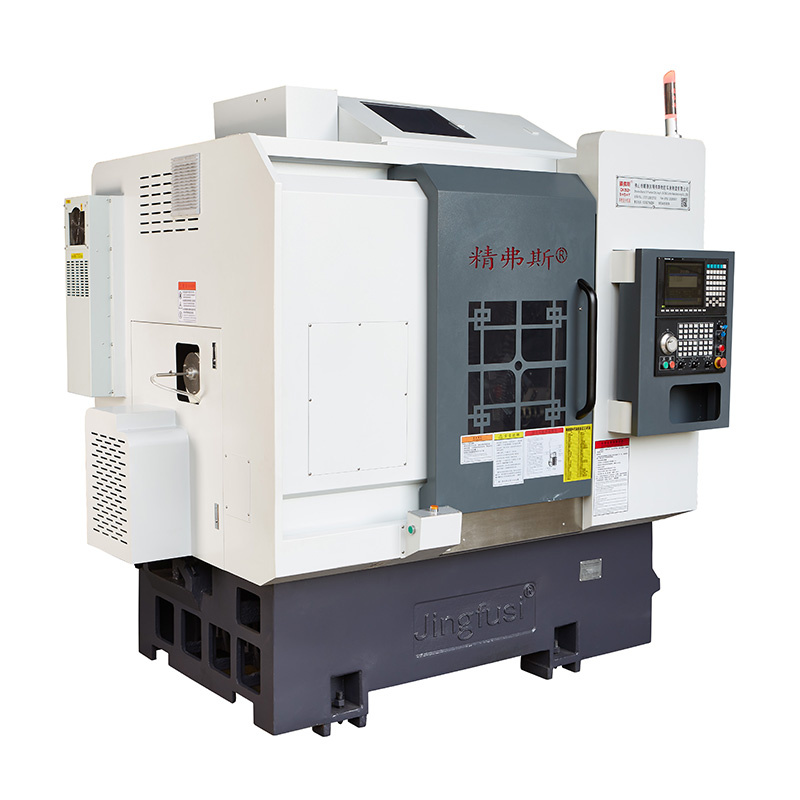

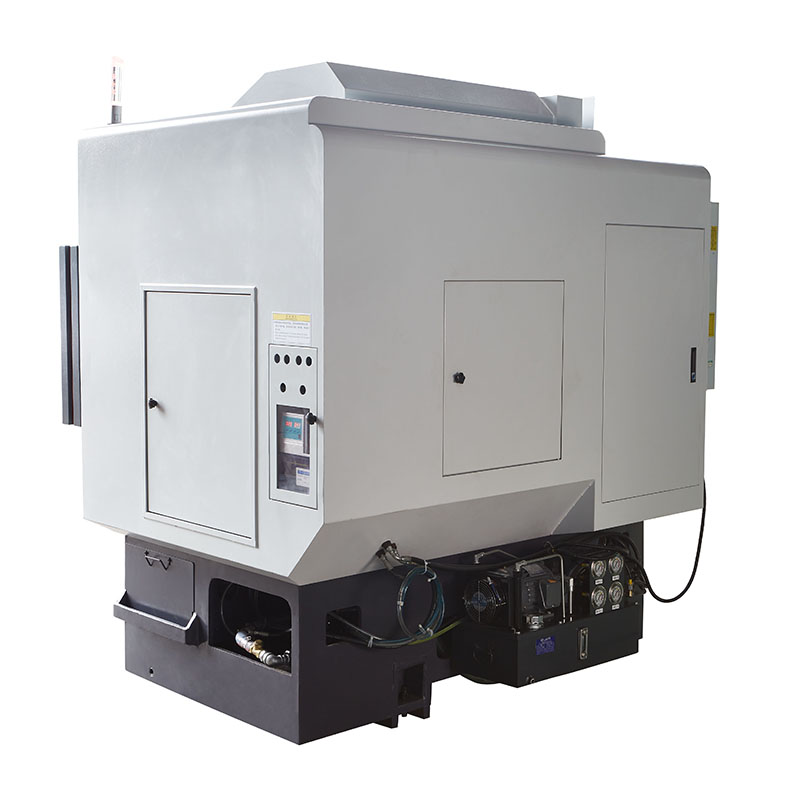

Połączona maszyna do toczenia i frezowania rewolwerowego

Możesz bez obaw kupić u nas kombinowaną maszynę do toczenia i frezowania rewolwerowego Jingfusi®. Chętnie nawiążemy z Państwem współpracę, a jeśli mają Państwo jakiekolwiek pytania lub potrzebują dodatkowych informacji, prosimy o kontakt. Odpowiemy niezwłocznie na Twoje zapytania.

Model:CK46-5+5+Y

Wyślij zapytanie

Opis produktu

Jako profesjonalny producent chcielibyśmy zapewnić Państwu wysokiej jakości kombinowaną maszynę do toczenia i frezowania rewolwerowego. A my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Szczegóły Produktu

Lista parametrów

przedmiot	treść	jednostka	CK46-5+5+Y	CK52-5+5+Y
Zakres przetwarzania	Poruszaj się nad łóżkiem	mm	Ø500
	Maksymalna długość zewnętrznego koła toczenia	mm	320
	Maksymalna średnica pręta	mm	Ø 45	Ø 51 ~ 55
Głównej osi	Maksymalna prędkość wrzeciona	obr./min	6000 (ustawione na 4000)	4500 (ustawiono na 3500)
	Typ głowicy wrzeciona		A2-5	A2-6
	Średnica otworu przelotowego wrzeciona	mm	Ø56	Ø66
karmić	Maksymalny skok osi X/Z/Y	mm	800/470/310
	Maksymalnie szybki ruch osi X/Z/Y	m/min	24 (ustawienie 18)/24 (ustawienie 18)/15 (ustawienie 8)
	Śruba osi X/Z/Y	mm	32/32/25
	Szyna osi X/Z/Y	mm	35/35/25
Wieża noży	Wieża ośmiostanowiskowa	szt	8 stanowisk, możliwość wyposażenia w dwuotworowe uchwyty narzędziowe, opcjonalnie w 12 stanowisk
Głowa mocy	Forma mocowania narzędzia z głowicą zasilającą		ER25
	Maksymalna prędkość głowicy napędowej	obr./min	6000 (ustawiony na 4000), może być powszechnie używany do przetwarzania produktów od 4000
	Maksymalna średnica głowicy do wiercenia i frezowania montażowego	mm	Ø 16
	Odległość między wałem głowicy napędowej a wałem	mm	65
maszyny elektryczne	Moc/moment obrotowy silnika głównego	kW/Nm	7,5 KW/47,75 NM, opcjonalnie 11 kW/70,03 Nm dla części stalowych o wydajności przetwarzania 80 i większej
	Moc/moment obrotowy silnika osi X/Z/Y	kW/Nm	Yaskawa 1,8 kW/11,5 Nm. Opcjonalna nowa generacja 2,4 KW/moc znamionowa 11,5 Nm
	Moc/moment obrotowy silnika głowicy napędowej X/Z	kW/Nm	2,4 KW/11,5 NM
	Maksymalna prędkość silnika głowicy napędowej	obr./min	5000
Inny	Urządzenie hamujące pozycjonowanie wrzeciona		ciśnienie hydrauliczne
	Nachylenie łóżka	°	35°
	Płyta stołu nożowego długość X szerokość	mm	700X290
	Długość obrabiarki X szerokość X wysokość	mm	2200X1580X2000
	Całkowita masa całej maszyny	KG	3430
	Całkowita moc	kw	13
	Średnie zużycie energii	kW/godz	2

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Norma fabryczna


Bicie promieniowe wrzeciona		Wykryj bicie zewnętrznego stożka	0.0035


Pozycja powtórzenia osi X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Y		Wykryj powtarzające się pozycjonowanie na osi Y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.004


Pozycja powtórzenia osi C		Wykryj zmianę położenia stałego punktu osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie	20 sekund łukowych


Pozycja osi C obrotowa		Wykryj losową dokładność położenia osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie sprawdź powtarzające się ustawienia	72 sekundy łukowe


Mocowanie głowicy mocy		Bicie stożka	0.015

Mocowanie głowicy mocy		Uderzenie zaciskowe	0.01

Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
