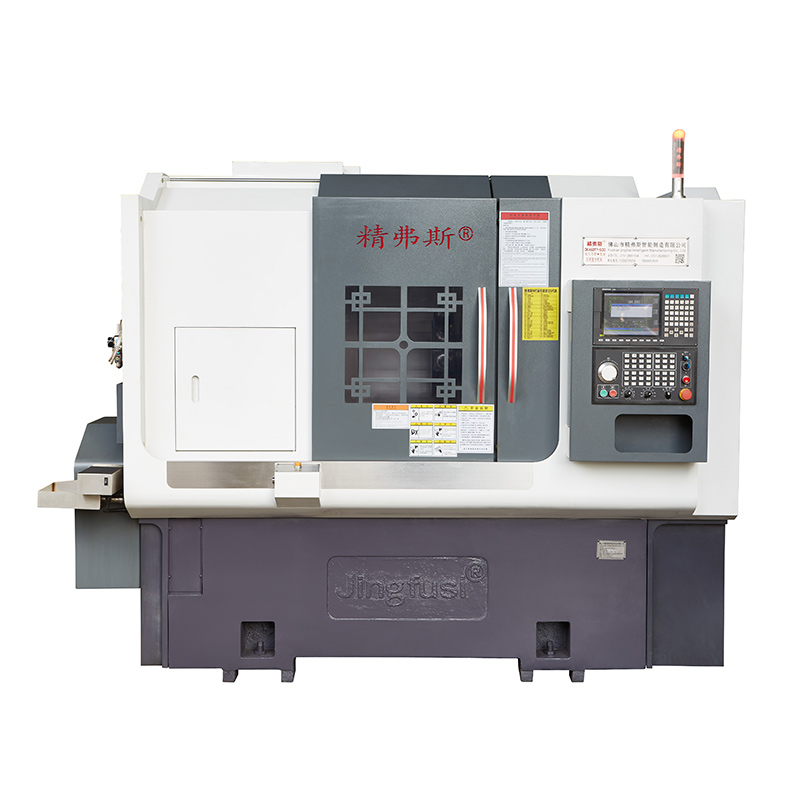

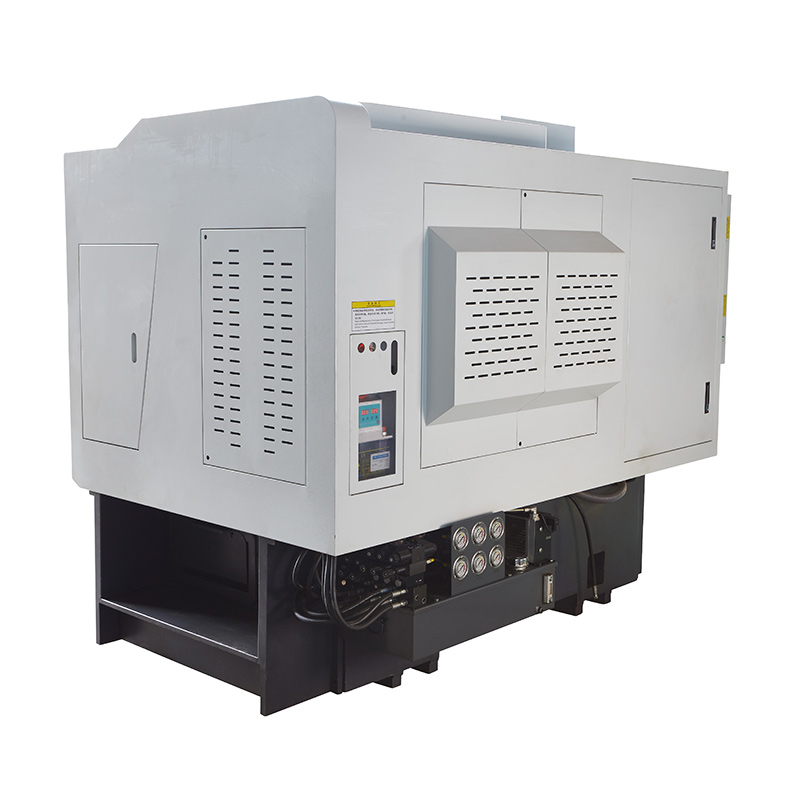

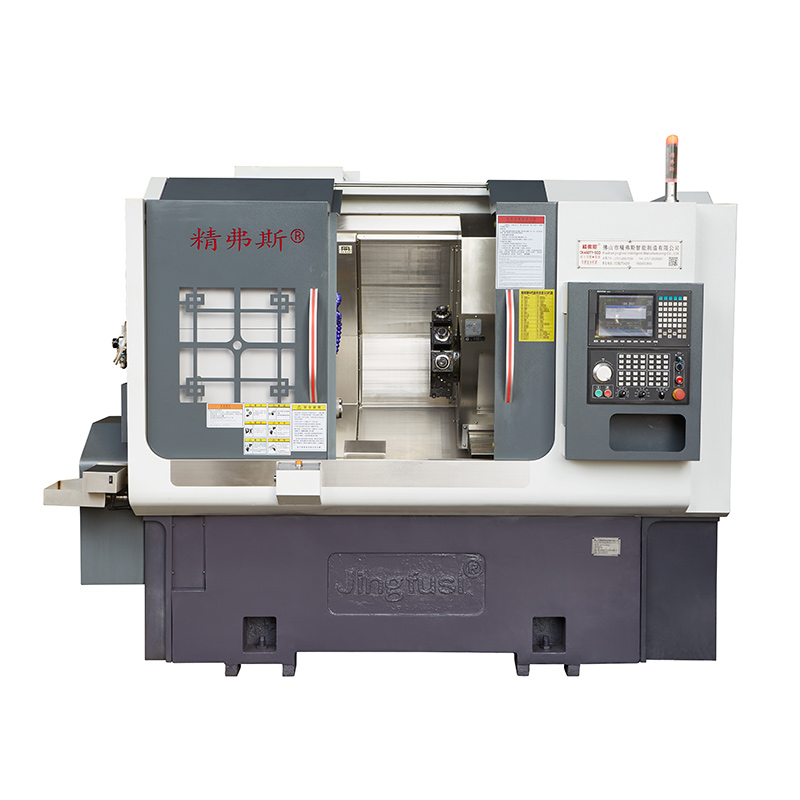

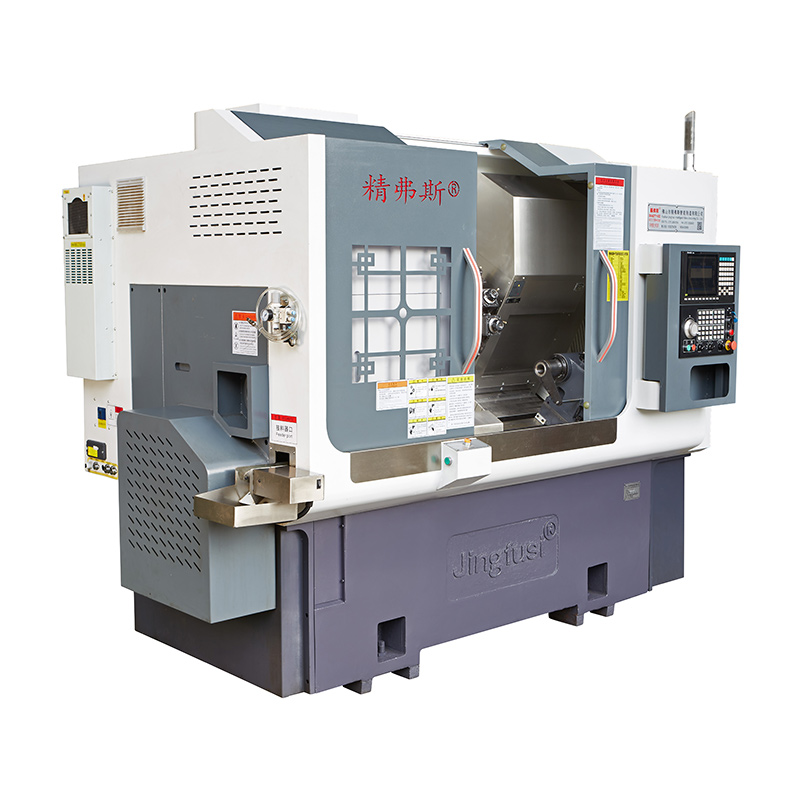

Automatyczna maszyna do obracania i mielenia wieży

Automatyczne maszyny do obracania i mielenia wieży zwykle mają narzędzia, która może pomieścić wiele narzędzi tnących. Wieżę można automatycznie indeksować, aby wybrać odpowiednie narzędzie dla każdej operacji obróbki, skracając czas konfiguracji i zwiększając wydajność.

Model:CK46DTY

Wyślij zapytanie

Opis produktu

Te automatyczne maszyny do obracania i mielenia wieży mogą również wykonywać operacje mielenia, umożliwiając tworzenie złożonych kształtów, funkcji i konturów poprzez przesuwanie narzędzia tnącego w różnych kierunkach. Młychać rozszerza możliwości obróbki maszyny poza proste obracanie.

Schemat podróży maszynowych

Automatic Turret Turning and Milling Machine

Szczegóły produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK52dty	CK76dty	CK46DTY
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ø 700
	Maksymalna długość koła zewnętrznego	mm	520
	Maksymalna średnica baru	mm	Ø 55	Ø 72	Ø 45
Oś główna	Maksymalna prędkość wrzeciona	R/min	4200 (ustawienie 3500)	3200 (ustawienie 2000)	6000 (zestaw 4500)
	Typ głowy wrzeciona		A2 - 6	A2 -8	A2 - 5
	Średnica wrzeciona	mm	Ø 66	Ø 86	Ø 56
karmić	Maksymalny skok x/z/y	mm	260/500/± 60
	Głowica zasilania 90 ° przechodząca przez środek wrzeciona	mm	30
	Maksymalny szybki ruch osi x/z/y	m/my	24 (ustawienie 16)/ 24 (ustawienie 16)/ 14 (ustawienie 8)
	Piętko śrubowe X/z/y	mm	40
	Ścieżka wałka osi X/z/y	mm	35/45/35
Power Turre	Model Power Turre (Power Turre)	BMT	BMT55
	Power Head Collet	JEST	ER32
	Naprawiono rozmiar uchwytu narzędzia	mm	25x25
	Średnica trzonku otworu	mm	Ø32
Maszyna elektryczna	Główna moc/moment obrotowy	KW / nm	11 kW/oceniany 72 nm	15 kW/oceniany 98 nm	7,5 kW/oceniane 47 nm
	X/z/y Oś silnik/moment obrotowy	KW / nm	Yaskawa 2,9 kW /18,6 nm, opcja nowa generacja3.1 kW /15nm
	Moc/moment obrotowy silnika głowicy zasilania wieży	KW / nm	Nowa generacja 3.1 kW/15 nm
	Maksymalna prędkość silnika zasilania wieży	R/min	6000 (ustawienie 4000), wspólna prędkość ≤4000
	Moc silnika zasilania/moment obrotowy	KW / nm	3,1 kW/15nm
	Moc/moment obrotowy silnika zmieniającego narzędzia wieży	KW / nm	Nowa generacja 1,0 kW /3,1 nm
Ogon	Udar Ogona	mm	520
	Maksymalny skok hydrauliczny Ollstock	mm	100
	Ogólna stożka stożka igły ogonowej	Mk	Mohs 5#
	Maksymalna odległość między końcówką a chuck	mm	690
Inny	Urządzenie hamulcowe wrzecionowe		Hydrauliczne, opcjonalne programowalne
	Nachylenie łóżka	°	30 ° lub 15 °
	Długość maszyny x szerokość x Wysokość	mm	2500x1680x1900
	Całkowita waga całej maszyny	Kg	5000 kg
	Całkowita moc	kW	20
	Średnie zużycie energii	KW / H.	3

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Metoda wykrywania	Standard fabryczny


Radialny rytm wrzeciona		Wykryć kontynuowanie stożka zewnętrznego	0.0035


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Y.		Wykryć powtarzające się pozycjonowanie na osi y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.004


Pozycja powtórzeń osi C		Wykryj zmianę ustalonego punktu osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzane pozycjonowanie	20 sekund łukowych


Pozycja osi C		Wykryj dokładność losowej pozycji osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie sprawdź powtarzane ustawienia	72 sekundy łukowe


Zasilanie głowicy rytmu		Stożka bicie	0.015

Zasilanie głowicy rytmu		Zacisanie bicia	0.01

Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
