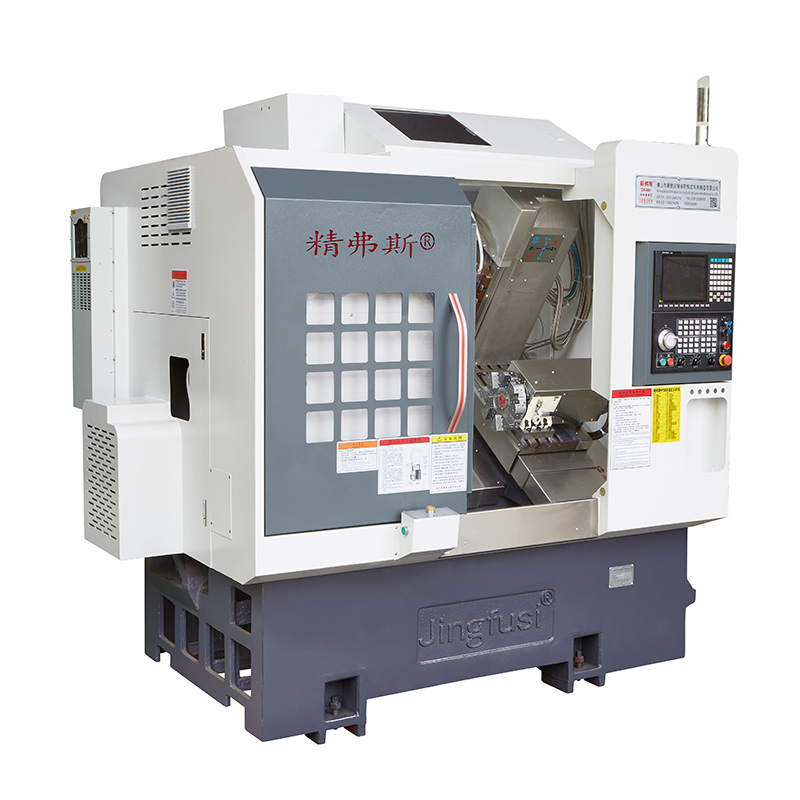

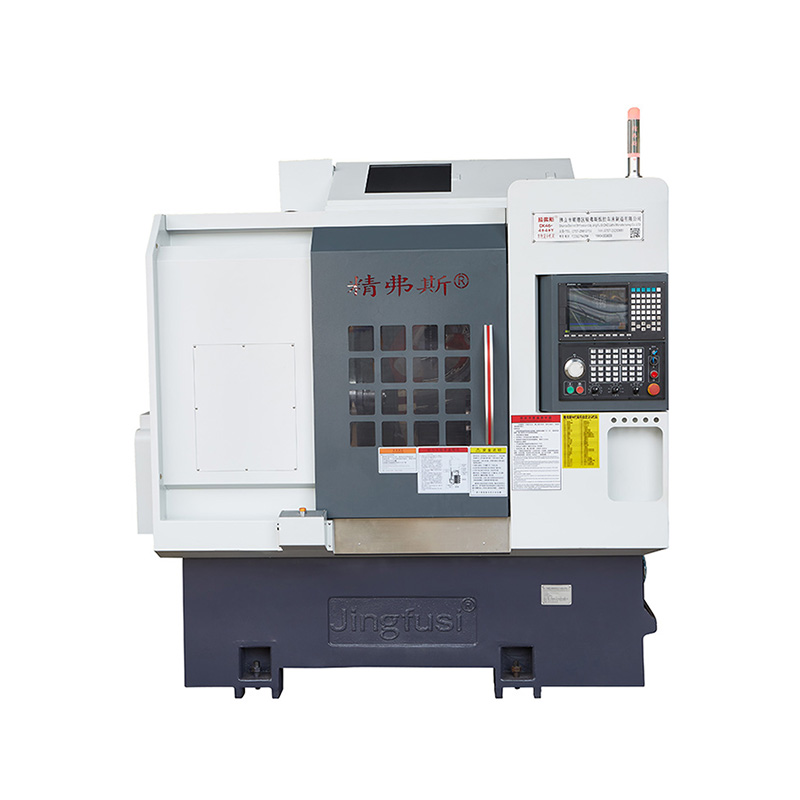

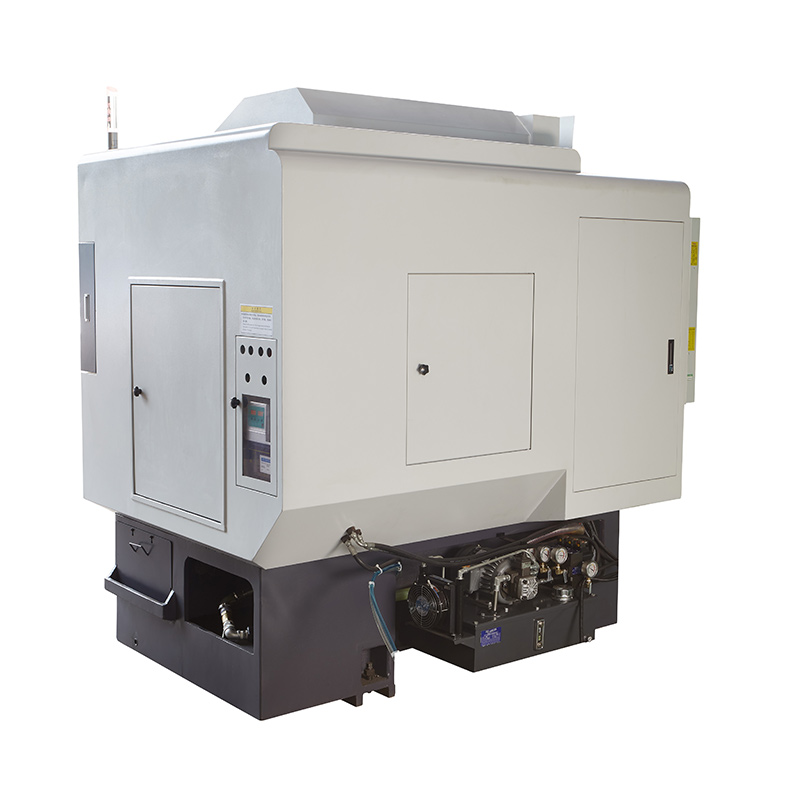

Tokarka i frezarka rewolwerowa o wysokiej precyzji

Jako profesjonalny producent chcielibyśmy zapewnić Państwu wysokiej jakości tokarkę i frezarkę rewolwerową Jingfusi® o wysokiej precyzji. A my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Model:CK76DTY

Wyślij zapytanie

Opis produktu

Precyzja jest kluczem do toczenia i frezowania, a nasza maszyna zapewnia tę dokładność. Dzięki mocnej i trwałej konstrukcji maszyna ta może wykonywać precyzyjne prace obróbcze, zapewniając wysoką jakość wydruku.

Konstrukcja rewolwerowa Jingfusi® tej maszyny pozwala na szybką i łatwą wymianę narzędzi, dzięki czemu idealnie nadaje się do różnych zadań związanych z obróbką. Dzięki mocnemu wrzecionu frezarskiemu i funkcji toczenia będziesz mieć możliwość szybkiego i dokładnego tworzenia skomplikowanych części.

Nasza precyzyjna tokarko-frezarka rewolwerowa została zaprojektowana w celu uproszczenia procesu obróbki i maksymalizacji wydajności. Zapewnia wszechstronność w realizacji różnorodnych zadań i zastosowań, dzięki szybkiemu przetwarzaniu i wielofunkcyjności.

Nasza maszyna jest nie tylko precyzyjna, ale także zbudowana z myślą o trwałości. Dzięki trwałej i solidnej ramie maszyna ta może obsługiwać szeroką gamę materiałów i zastosowań, zapewniając optymalną produktywność i biegłość.

Ponadto intuicyjny interfejs tej maszyny sprawia, że jest ona łatwa w użyciu, nawet dla początkujących w obróbce. Elementy sterujące zaprojektowano z myślą o łatwości obsługi, umożliwiając łatwe programowanie i wykonywanie bieżących zadań obróbczych.

Nasza precyzyjna tokarko-frezarka rewolwerowa przekracza oczekiwania pod względem trwałości, wydajności i precyzji. Dzięki swoim potężnym możliwościom, solidnej konstrukcji i łatwemu w obsłudze interfejsowi jest idealnym rozwiązaniem dla Twoich potrzeb w zakresie precyzyjnego toczenia i frezowania.

Schemat ruchu maszyny Jingfusi®

Szczegóły Produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK52DTY	CK76DTY	CK46DTY
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ř 700
	Maksymalna długość zewnętrznego koła toczenia	mm	520
	Maksymalna średnica pręta	mm	Ø 55	Ø 72	Ø 45
Głównej osi	Maksymalna prędkość wrzeciona	obr./min	4200 (ustawienie 3500)	3200 (ustawienie 2000)	6000 (zestaw 4500)
	Typ głowicy wrzeciona		A2 - 6	A2-8	A2 - 5
	Średnica otworu przelotowego wrzeciona	mm	Ø 66	Ø 86	Ø 56
karmić	Maksymalny skok osi X/Z/Y	mm	260/500/±60
	Głowica napędowa 90° przechodząca przez środek wrzeciona	mm	30
	Maksymalnie szybki ruch osi X/Z/Y	m/min	24 (ustawienie 16)/ 24 (ustawienie 16)/14 (ustawienie 8)
	Śruba osi X/Z/Y	mm	40
	Prowadnica rolkowa osi X/Z/Y	mm	35/45/35
Wieża mocy	Model wieży mocy (wieża mocy)	BMT	BMT55
	Tuleja głowicy mocy	JEST	ER32
	Naprawiono rozmiar uchwytu narzędziowego	mm	25X25
	Średnica trzpienia uchwytu otworu	mm	Ø32
maszyny elektryczne	Moc/moment obrotowy silnika głównego	kW/Nm	11 kW/moc znamionowa 72 Nm	15 kW/moc znamionowa 98 Nm	7,5 KW/moc znamionowa 47 Nm
	Moc/moment obrotowy silnika osi X/Z/Y	kW/Nm	Yaskawa 2,9 KW /18,6 Nm, opcjonalnie nowa generacja 3,1 KW /15 Nm
	Moc/moment obrotowy silnika głowicy napędowej wieży	kW/Nm	Nowa generacja 3,1 KW/15 NM
	Maksymalna prędkość silnika mocy wieży	obr./min	6000 (ustawienie 4000), wspólna prędkość ≤4000
	Moc/moment obrotowy silnika głowicy napędowej	kW/Nm	3,1 kW/15 NM
	Moc/moment obrotowy silnika wymiany narzędzia rewolwerowego	kW/Nm	Nowa generacja 1,0 KW /3,1 NM
Konik	Skok konika	mm	520
	Maksymalny skok hydrauliczny konika	mm	100
	Zwężający się otwór stożkowy górnej igły konika	MK	mohs 5#
	Maksymalna odległość pomiędzy końcówką a uchwytem	mm	690
Inny	Urządzenie hamujące pozycjonowanie wrzeciona		Hydrauliczny, opcjonalnie programowalny
	Nachylenie łóżka	°	30° lub 15°
	Długość obrabiarki X szerokość X wysokość	mm	2500X1680X1900
	Całkowita masa całej maszyny	KG	5000 kg
	Całkowita moc	kw	20
	Średnie zużycie energii	kW/godz	3

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Metoda wykrywania	Norma fabryczna


Bicie promieniowe wrzeciona		Wykryj bicie zewnętrznego stożka	0.0035


Pozycja powtórzenia osi X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Y		Wykryj powtarzające się pozycjonowanie na osi Y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.004


Pozycja powtórzenia osi C		Wykryj zmianę położenia stałego punktu osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie	20 sekund łukowych


Pozycja osi C obrotowa		Wykryj losową dokładność położenia osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie sprawdź powtarzające się ustawienia	72 sekundy łukowe


Mocowanie głowicy mocy		Bicie stożka	0.015

Mocowanie głowicy mocy		Uderzenie zaciskowe	0.01

Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
