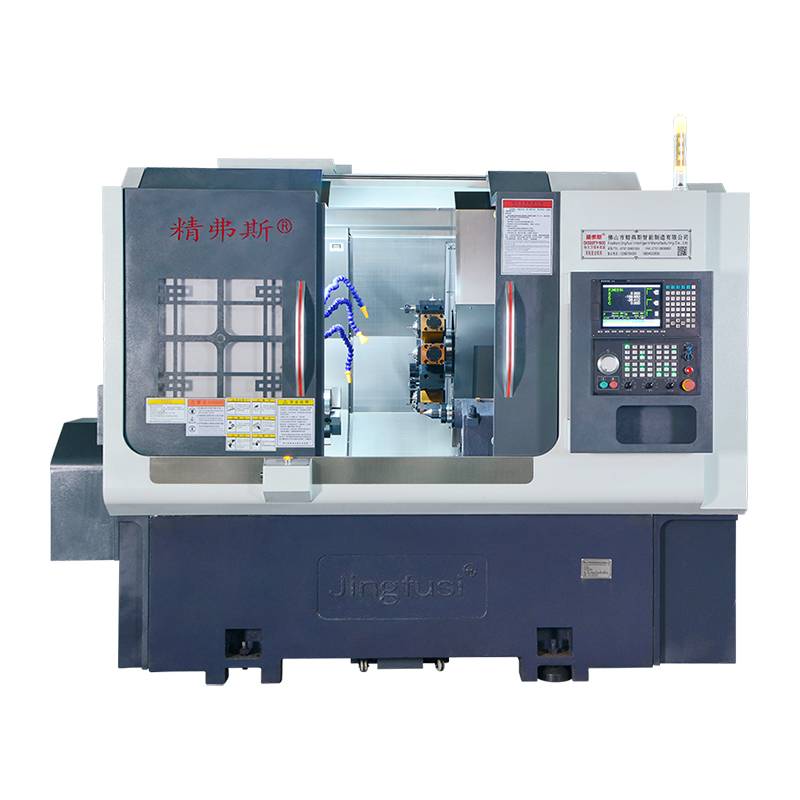

Szybka tokarka i frezarka rewolwerowa

Wysokoobrotowa tokarko-frezarka rewolwerowa to wyrafinowana obrabiarka CNC (Computer Numerical Control), która łączy w sobie możliwości tokarki (tokarki) i frezarki. Maszyny te są przeznaczone do precyzyjnych operacji obróbki skrawaniem i są często używane w gałęziach przemysłu, w których niezbędna jest wysoka dokładność i wydajność. Możesz mieć pewność, że kupisz szybką tokarkę i frezarkę rewolwerową z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminowa dostawa.

Model:CK52DTY

Wyślij zapytanie

Opis produktu

Jako profesjonalny producent chcielibyśmy zapewnić Państwu szybką tokarkę i frezarkę rewolwerową. A my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Oto kilka kluczowych cech i właściwości szybkich tokarek i frezarek rewolwerowych:

Oprzyrządowanie rewolwerowe: Maszyny te zazwyczaj posiadają rewolwer narzędziowy, w którym można umieścić wiele narzędzi skrawających. Głowica rewolwerowa może być automatycznie indeksowana w celu wybrania odpowiedniego narzędzia do konkretnej operacji obróbki, co skraca czas konfiguracji i zwiększa wszechstronność.

Możliwość toczenia: Szybkie tokarki i frezarki rewolwerowe mogą wykonywać operacje toczenia, które obejmują obracanie przedmiotu obrabianego, podczas gdy narzędzie tnące usuwa materiał, tworząc kształty cylindryczne lub stożkowe. Jest to przydatne przy wytwarzaniu części o symetrii obrotowej.

Możliwość frezowania: Maszyny te mogą również wykonywać operacje frezowania, które polegają na usuwaniu materiału z przedmiotu obrabianego poprzez przesuwanie narzędzia tnącego w różnych kierunkach. Frezowanie pozwala na tworzenie skomplikowanych kształtów, cech i konturów.

Sterowanie CNC: Większość nowoczesnych tokarek i frezarek rewolwerowych jest sterowana przez systemy CNC. Technologia CNC umożliwia precyzyjną kontrolę ruchów narzędzi i procesów obróbczych, zapewniając dokładność i powtarzalność.

Oprzyrządowanie na żywo: Niektóre maszyny są wyposażone w możliwości oprzyrządowania na żywo. Oprzyrządowanie na żywo umożliwia wykonywanie operacji frezowania, gdy obrabiany przedmiot się obraca, co rozszerza możliwości maszyny i zmniejsza potrzebę wielokrotnych ustawień.

Automatyczne zmiany narzędzi: Wiele z tych maszyn jest wyposażonych w automatyczne zmieniacze narzędzi, które mogą szybko i automatycznie wymieniać narzędzia w rewolwerze, umożliwiając ciągłą obróbkę bez ręcznej zmiany narzędzi.

Zastosowania: Wysokoobrotowe tokarki i frezarki rewolwerowe znajdują zastosowanie w branżach wymagających komponentów o wysokiej precyzji, takich jak przemysł lotniczy, motoryzacyjny, produkcja urządzeń medycznych i produkcja skomplikowanych części mechanicznych.

Podsumowując, szybkobieżna tokarko-frezarka rewolwerowa to wszechstronna obrabiarka CNC, która łączy możliwości toczenia i frezowania z naciskiem na obróbkę z dużymi prędkościami. Znajdują zastosowanie w branżach, w których niezbędna jest produkcja skomplikowanych i precyzyjnych komponentów, a ich zaawansowane cechy czynią je cennymi aktywami w nowoczesnych procesach produkcyjnych.

Schemat jazdy maszyny

Szczegóły Produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK52DTY	CK76DTY	CK46DTY
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ř 700
	Maksymalna długość zewnętrznego koła toczenia	mm	520
	Maksymalna średnica pręta	mm	Ø 55	Ø 72	Ø 45
Głównej osi	Maksymalna prędkość wrzeciona	obr./min	4200 (ustawienie 3500)	3200 (ustawienie 2000)	6000 (zestaw 4500)
	Typ głowicy wrzeciona		A2 - 6	A2-8	A2 - 5
	Średnica otworu przelotowego wrzeciona	mm	Ø 66	Ø 86	Ø 56
karmić	Maksymalny skok osi X/Z/Y	mm	260/500/±60
	Głowica napędowa 90° przechodząca przez środek wrzeciona	mm	30
	Maksymalnie szybki ruch osi X/Z/Y	m/min	24 (ustawienie 16)/ 24 (ustawienie 16)/14 (ustawienie 8)
	Śruba osi X/Z/Y	mm	40
	Prowadnica rolkowa osi X/Z/Y	mm	35/45/35
Wieża mocy	Model wieży mocy (wieża mocy)	BMT	BMT55
	Tuleja głowicy mocy	JEST	ER32
	Naprawiono rozmiar uchwytu narzędziowego	mm	25X25
	Średnica trzpienia uchwytu otworu	mm	Ø32
maszyny elektryczne	Moc/moment obrotowy silnika głównego	kW/Nm	11 kW/moc znamionowa 72 Nm	15 kW/moc znamionowa 98 Nm	7,5 KW/moc znamionowa 47 Nm
	Moc/moment obrotowy silnika osi X/Z/Y	kW/Nm	Yaskawa 2,9 KW /18,6 Nm, opcjonalnie nowa generacja 3,1 KW /15 Nm
	Moc/moment obrotowy silnika głowicy napędowej wieży	kW/Nm	Nowa generacja 3,1 KW/15 NM
	Maksymalna prędkość silnika mocy wieży	obr./min	6000 (ustawienie 4000), wspólna prędkość ≤4000
	Moc/moment obrotowy silnika głowicy napędowej	kW/Nm	3,1 kW/15 NM
	Moc/moment obrotowy silnika wymiany narzędzia rewolwerowego	kW/Nm	Nowa generacja 1,0 KW /3,1 NM
Konik	Skok konika	mm	520
	Maksymalny skok hydrauliczny konika	mm	100
	Zwężający się otwór stożkowy górnej igły konika	MK	mohs 5#
	Maksymalna odległość pomiędzy końcówką a uchwytem	mm	690
Inny	Urządzenie hamujące pozycjonowanie wrzeciona		Hydrauliczny, opcjonalnie programowalny
	Nachylenie łóżka	°	30° lub 15°
	Długość obrabiarki X szerokość X wysokość	mm	2500X1680X1900
	Całkowita masa całej maszyny	KG	5000 kg
	Całkowita moc	kw	20
	Średnie zużycie energii	kW/godz	3

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Metoda wykrywania	Norma fabryczna


Bicie promieniowe wrzeciona		Wykryj bicie zewnętrznego stożka	0.0035


Pozycja powtórzenia osi X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Y		Wykryj powtarzające się pozycjonowanie na osi Y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.004


Pozycja powtórzenia osi C		Wykryj zmianę położenia stałego punktu osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie	20 sekund łukowych


Pozycja osi C obrotowa		Wykryj losową dokładność położenia osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie sprawdź powtarzające się ustawienia	72 sekundy łukowe


Mocowanie głowicy mocy		Bicie stożka	0.015

Mocowanie głowicy mocy		Uderzenie zaciskowe	0.01

Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
