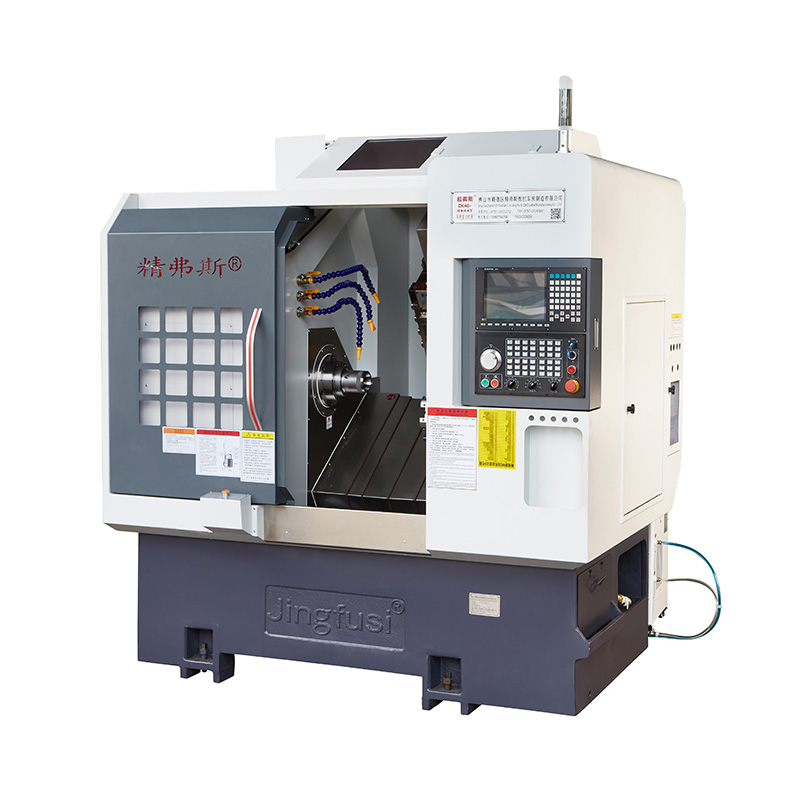

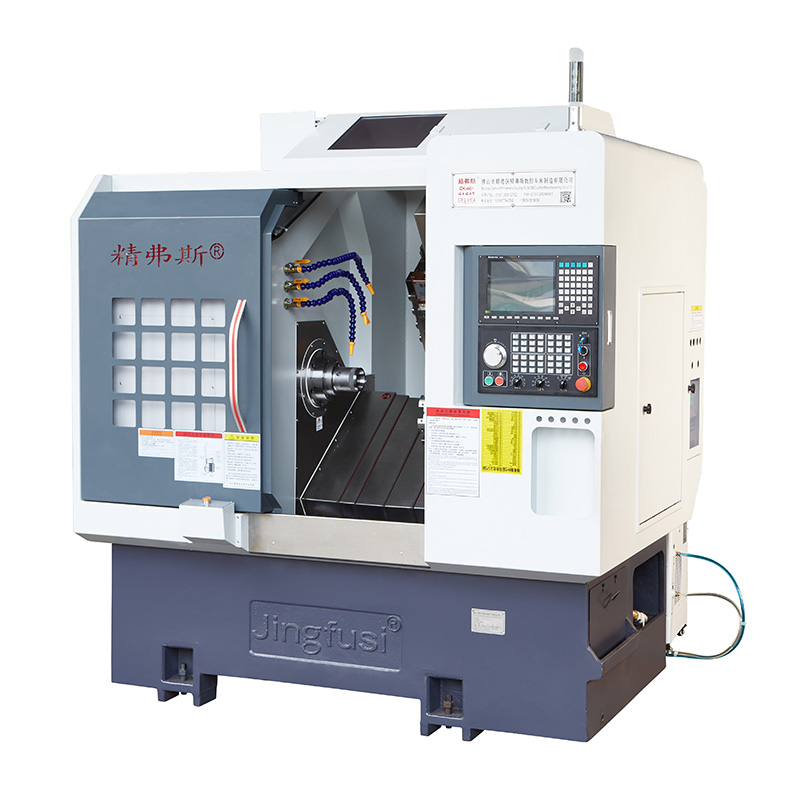

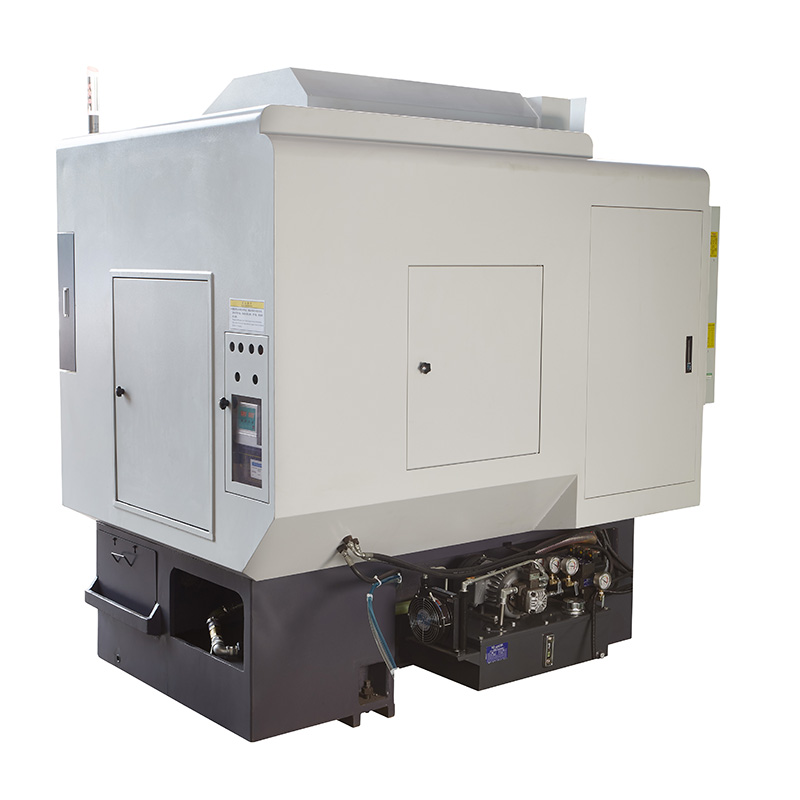

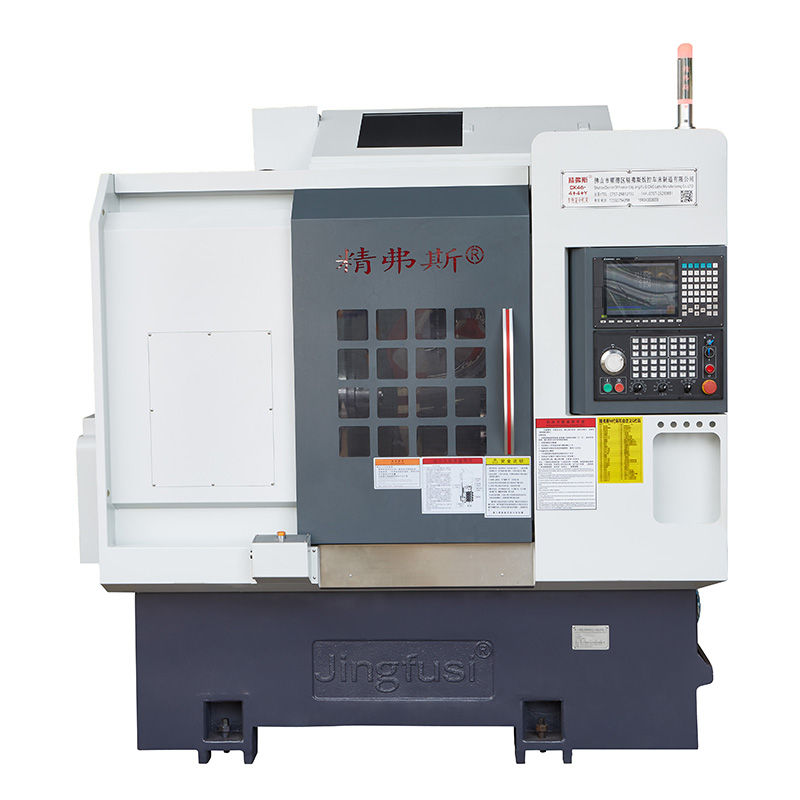

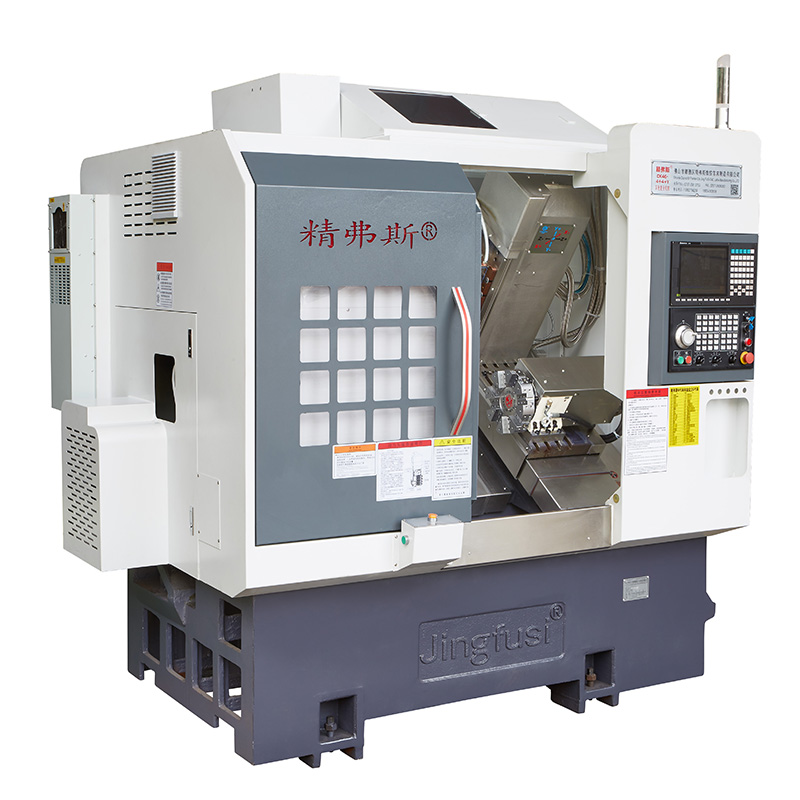

Automatyczna tokarko-frezarka CNC

Automatyczna tokarko-frezarka CNC to zaawansowany sprzęt produkcyjny szeroko stosowany w różnych gałęziach przemysłu, takich jak przemysł lotniczy, motoryzacyjny i inżynieria precyzyjna, do wydajnej produkcji skomplikowanych części i zespołów. Maszyna ta łączy funkcje toczenia i frezowania w jednym urządzeniu, zapewniając wszechstronność i zwiększoną produktywność.

Model:CK46-4+4+Y

Wyślij zapytanie

Opis produktu

Te automatyczne tokarko-frezarki CNC są wyposażone w komputerowy system sterowania numerycznego, który umożliwia precyzyjne i zautomatyzowane operacje obróbcze. Operatorzy używają oprogramowania CAD/CAM do programowania maszyny w celu określenia żądanych wymiarów części i ścieżek narzędzia.

Te automatyczne tokarki i frezarki CNC mogą wykonywać operacje toczenia i frezowania. Toczenie polega na obracaniu przedmiotu obrabianego, podczas gdy narzędzie tnące kształtuje materiał, podczas gdy frezowanie obejmuje nieruchomy przedmiot obrabiany i obracające się narzędzie tnące.

Schemat jazdy maszyny

Szczegóły Produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK46-4+4+Y	CK52-4+4+Y
Zakres przetwarzania	Poruszaj się nad łóżkiem	mm	Ø500
	Maksymalna długość zewnętrznego koła toczenia	mm	320
	Maksymalna średnica pręta	mm	Ø 45	Ø 51 ~ 55
Głównej osi	Typ głowicy wrzeciona		A2-5	A2-6

	Średnica otworu przelotowego wrzeciona	mm	Ø56	Ø66
	Maksymalna prędkość wrzeciona	obr./min	6000 (ustawione na 4500)	4500 (ustawiono na 3500)
karmić	Efektywny przesuw osi X/Z/Y	mm	800/470/260

	Maksymalnie szybki ruch osi X/Z/Y	m/min	24 (ustawienie 18)/24 (ustawienie 18)/15 (ustawienie 8)
	Śruba osi X/Z/Y	mm	32/32/25
	Szyna osi X/Z/Y	mm	35/35/25
Wieża noży	Wieża ośmiostanowiskowa	szt	8 stanowisk, możliwość wyposażenia w dwuotworowe uchwyty narzędziowe, opcjonalnie w 12 stanowisk
Głowa mocy	Forma mocowania narzędzia z głowicą zasilającą		ER25


	Narzędzie do głowicy zasilającej	szt	Oś Z 4 + oś X 4, z zainstalowanymi 4 dodatkowymi stałymi uchwytami narzędziowymi
	Maksymalna prędkość głowicy napędowej	obr./min	6000 (ustawiony na 4000), może być powszechnie używany do przetwarzania produktów od 4000
	Odległość między wałem głowicy napędowej a wałem	mm	65
maszyny elektryczne	Moc/moment obrotowy silnika głównego	kW/Nm	Nowa generacja 7,5 kW, 47,75 NM. Części stalowe o zdolnościach przerobowych powyżej 80 mogą być opcjonalnie wyposażone w moc 11KW, 70,03Nm

	Moc/moment obrotowy silnika osi X/Z/Y	kW/Nm	1,3 kW/8,39 NM
	Moc/moment obrotowy silnika głowicy napędowej X/Z	kW/Nm	1.7 KW/8NM
	Maksymalna prędkość silnika głowicy napędowej	obr./min	5000
Inny	Urządzenie hamujące pozycjonowanie wrzeciona		ciśnienie hydrauliczne


	Nachylenie łóżka	°	35°
	Długość obrabiarki X szerokość X wysokość	mm	2200X1580X1900
	Całkowita masa całej maszyny	KG	3430
	Całkowita moc	kw	13
	Średnie zużycie energii	kW/godz	2

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Norma fabryczna


Bicie promieniowe wrzeciona		Wykryj bicie zewnętrznego stożka	0.0035


Pozycja powtórzenia osi X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Y		Wykryj powtarzające się pozycjonowanie na osi Y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.004


Pozycja powtórzenia osi C		Wykryj zmianę położenia stałego punktu osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie	20 sekund łukowych


Pozycja osi C obrotowa		Wykryj losową dokładność położenia osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie sprawdź powtarzające się ustawienia	72 sekundy łukowe


Mocowanie głowicy mocy		Bicie stożka	0.015

Mocowanie głowicy mocy		Uderzenie zaciskowe	0.01

Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
