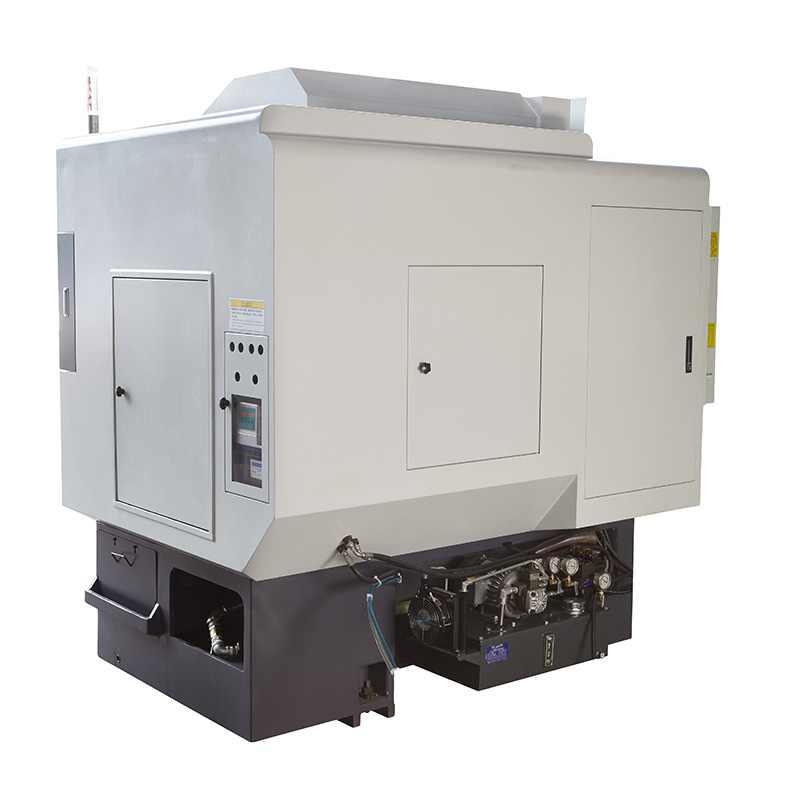

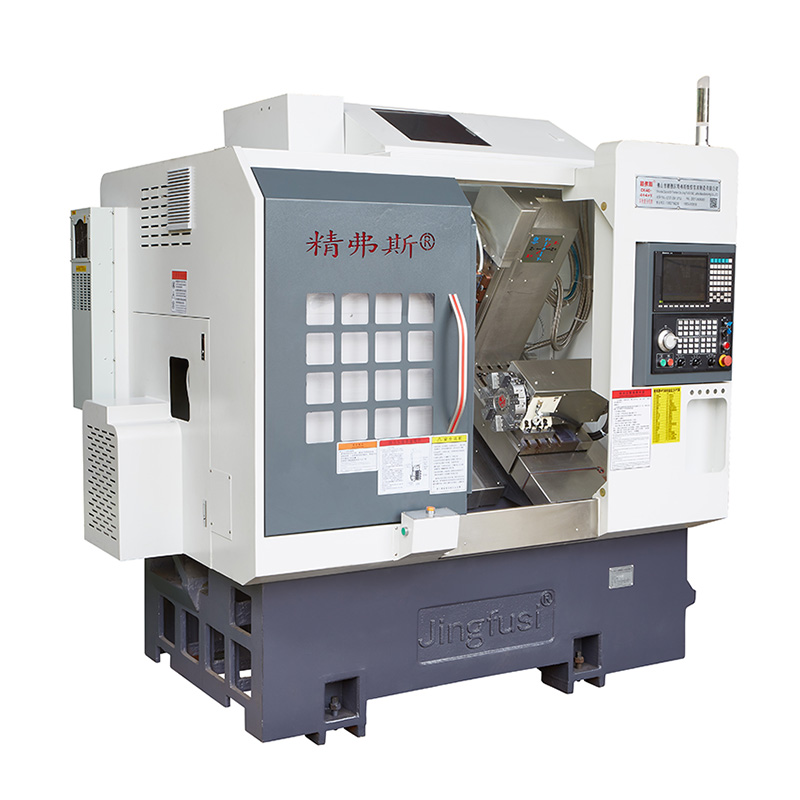

Wysokowydajna tokarko-frezarka CNC

Wysokowydajna tokarka i frezarka CNC Jingfusi® charakteryzuje się solidną, wytrzymałą konstrukcją i zaawansowanym oprogramowaniem, aby zapewnić precyzję i dokładność przy każdym zadaniu. Niezależnie od tego, czy potrzebujesz wiercić otwory, wycinać skomplikowane kształty, czy uzyskać lustrzane wykończenie przedmiotu obrabianego, nasza maszyna sprosta temu zadaniu.

Model:CK52-5+5+Y

Wyślij zapytanie

Opis produktu

Aplikacje

Jedną z kluczowych zalet naszej wysokowydajnej tokarki i frezarki CNC Jingfusi® jest jej wszechstronność. Dzięki szerokiej gamie dostępnych opcji oprzyrządowania nasza maszyna może wykonywać różnorodne operacje toczenia, frezowania i wiercenia, co czyni ją idealnym wyborem do produkcji na małą skalę lub projektów produkcyjnych na większą skalę.

Przyjazny dla użytkownika interfejs

Nie pozwól, aby jego zaawansowane możliwości Cię zastraszyły. Nasza wysokowydajna tokarko-frezarka CNC może pochwalić się intuicyjnym interfejsem użytkownika, który ułatwia obsługę profesjonalistom na każdym poziomie doświadczenia. Dzięki interaktywnemu ekranowi dotykowemu i przyjaznemu dla użytkownika oprogramowaniu możesz bezpiecznie programować i wykonywać nawet najbardziej skomplikowane zadania.

Wydajny przepływ pracy

W sercu konstrukcji naszej maszyny położony jest nacisk na wydajność. Maszynę można zaprogramować do wykonywania wielu zadań w jednym cyklu, skracając czas produkcji i zwiększając przepustowość. Dodatkowo nasza maszyna jest wyposażona w szybkie wrzeciono, które umożliwia większe prędkości skrawania, co jeszcze bardziej poprawia produktywność.

Wytrzymała trwałość

Rozumiemy, że niezawodność jest dla naszych klientów najwyższym priorytetem. Właśnie dlatego skonstruowaliśmy naszą wysokowydajną tokarko-frezarkę CNC z wytrzymałych, trwałych materiałów, które wytrzymują intensywne użytkowanie. Ponadto regularna konserwacja i konserwacja są proste, co ułatwia utrzymanie maszyny w doskonałym stanie przez wiele lat.

Podsumowując, nasza wysokowydajna tokarko-frezarka CNC Jingfusi® to potężne i wszechstronne narzędzie, które może pomóc zautomatyzować procesy produkcyjne i poprawić wydajność. Niezależnie od tego, czy produkujesz na dużą skalę, czy na zamówienie, jedyne w swoim rodzaju części, nasza maszyna pomoże Ci z łatwością osiągnąć doskonałą jakość. Skontaktuj się z nami już dziś, aby umówić się na demonstrację i przekonać się, co nasz produkt może dla Ciebie zrobić.

Schemat jazdy maszyny

Szczegóły Produktu

Lista parametrów

przedmiot	treść	jednostka	CK46-5+5+Y	CK52-5+5+Y
Zakres przetwarzania	Poruszaj się nad łóżkiem	mm	Ø500
	Maksymalna długość zewnętrznego koła toczenia	mm	320
	Maksymalna średnica pręta	mm	Ø 45	Ø 51 ~ 55
Głównej osi	Maksymalna prędkość wrzeciona	obr./min	6000 (ustawione na 4000)	4500 (ustawiono na 3500)
	Typ głowicy wrzeciona		A2-5	A2-6
	Średnica otworu przelotowego wrzeciona	mm	Ø56	Ø66
karmić	Maksymalny skok osi X/Z/Y	mm	800/470/310
	Maksymalnie szybki ruch osi X/Z/Y	m/min	24 (ustawienie 18)/24 (ustawienie 18)/15 (ustawienie 8)
	Śruba osi X/Z/Y	mm	32/32/25
	Szyna osi X/Z/Y	mm	35/35/25
Wieża noży	Wieża ośmiostanowiskowa	szt	8 stanowisk, możliwość wyposażenia w dwuotworowe uchwyty narzędziowe, opcjonalnie w 12 stanowisk
Głowa mocy	Forma mocowania narzędzia z głowicą zasilającą		ER25
	Maksymalna prędkość głowicy napędowej	obr./min	6000 (ustawiony na 4000), może być powszechnie używany do przetwarzania produktów od 4000
	Maksymalna średnica głowicy do wiercenia i frezowania montażowego	mm	Ø 16
	Odległość między wałem głowicy napędowej a wałem	mm	65
maszyny elektryczne	Moc/moment obrotowy silnika głównego	kW/Nm	7,5 KW/47,75 NM, opcjonalnie 11 kW/70,03 Nm dla części stalowych o wydajności przetwarzania 80 i większej
	Moc/moment obrotowy silnika osi X/Z/Y	kW/Nm	Yaskawa 1,8 kW/11,5 Nm. Opcjonalna nowa generacja 2,4 KW/moc znamionowa 11,5 Nm
	Moc/moment obrotowy silnika głowicy napędowej X/Z	kW/Nm	2,4 KW/11,5 NM
	Maksymalna prędkość silnika głowicy napędowej	obr./min	5000
Inny	Urządzenie hamujące pozycjonowanie wrzeciona		ciśnienie hydrauliczne
	Nachylenie łóżka	°	35°
	Płyta stołu nożowego długość X szerokość	mm	700X290
	Długość obrabiarki X szerokość X wysokość	mm	2200X1580X2000
	Całkowita masa całej maszyny	KG	3430
	Całkowita moc	kw	13
	Średnie zużycie energii	kW/godz	2

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Norma fabryczna


Bicie promieniowe wrzeciona		Wykryj bicie zewnętrznego stożka	0.0035


Pozycja powtórzenia osi X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Y		Wykryj powtarzające się pozycjonowanie na osi Y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.004


Pozycja powtórzenia osi C		Wykryj zmianę położenia stałego punktu osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie	20 sekund łukowych


Pozycja osi C obrotowa		Wykryj losową dokładność położenia osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie sprawdź powtarzające się ustawienia	72 sekundy łukowe


Mocowanie głowicy mocy		Bicie stożka	0.015

Mocowanie głowicy mocy		Uderzenie zaciskowe	0.01

Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
