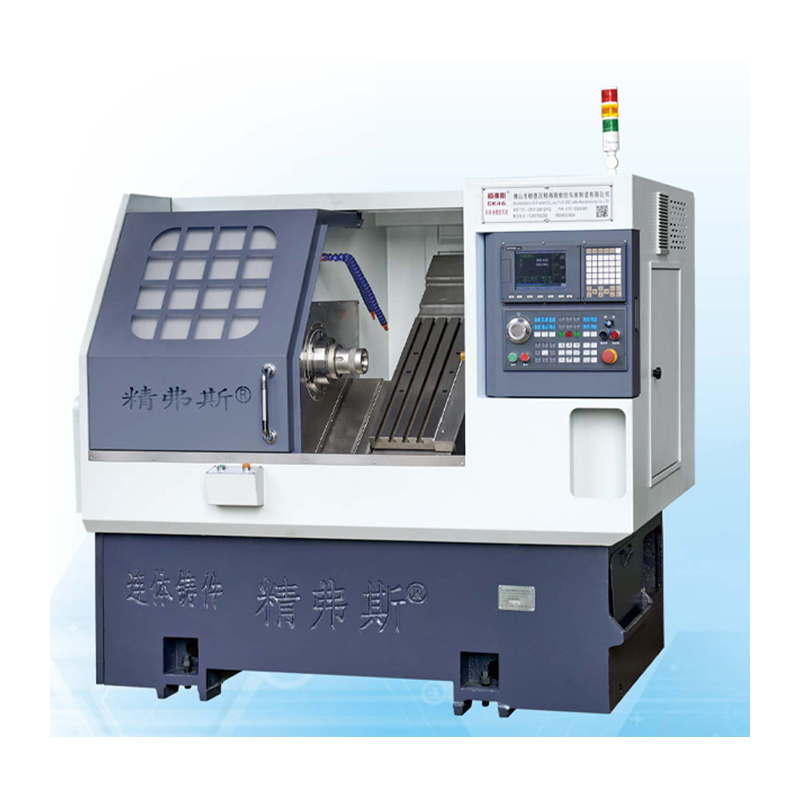

Związek Turning Milching CNC

Definiującym aspektem tokarki obracającej Jingfusi® tokarki CNC jest jego solidna i odporna konstrukcja. Zapewnia to, że niezależnie od najbardziej wymagających obciążeń, utrzymuje niezachwianą dokładność i konsekwentną wydajność. Maszyna ta jest wytwarzana przez długowieczność i zapewnia niezawodne wyniki, które przekracza niezawodne wyniki, które przewyższają wszelkie oczekiwania.

Model:CK76DTY

Wyślij zapytanie

Opis produktu

Wprowadzenie do produkcji tokarki CNC CNC CNC

Wysokiej jakości tokarka CNC Milking CNC dostarczona przez producenta JingFusi® jest ostatecznym rozwiązaniem precyzyjnego obróbki i wytwarzania.

Zasadniczo podstawową wartością tego najnowocześniejszego tokarki CNC złożonego z trzęsień jest zapewnienie niezrównanej precyzji, wydajności i wszechstronności w celu radzenia sobie z rygorami nowoczesnych procesów produkcyjnych. Nasza tokarka CNC Mill-Turn wykorzystuje najnowocześniejszą technologię do dokładnego i szybkiego wykonywania różnych operacji, takich jak obracanie, mielenie, wiercenie i stukanie.

Co więcej, tokarka CNC tokarna obracająca się jest również wyposażona w szybki silnik wrzeciony, aby zapewnić szybsze i dokładniejsze prędkości cięcia podczas przetwarzania. Ta funkcja jest szczególnie krytyczna w złożonych zadaniach obróbki, ponieważ może znacznie skrócić czas cyklu produkcji przy jednoczesnym zachowaniu wysokiej dokładności.

Co więcej, wbudowany system sterowania CNC tego maszyny przyjmuje przyjazną dla użytkownika konstrukcję, dzięki czemu jest łatwa i szybka zarówno dla początkujących, jak i doświadczonych operatorów do zakończenia konfiguracji i obsługi obróbki. Ta funkcja sprawia, że jest to idealny wybór do warsztatów, małych firm, a nawet dużych zakładów produkcyjnych.

Kolejnym punktem kulminacyjnym tokarki CNC tokarki, są potężne możliwości przetwarzania. Z dużą huśtawką na łóżku i dużą odległością między centrami, może łatwo obsługiwać duże obrabiarki o różnych rozmiarach i kształtach, aby zaspokoić prawie wszelkie potrzeby obróbki.

Turning-Milling Compound CNC Lathe Parametr

przedmiot	Model tokarki	jednostka	CK46DTY	CK52dty
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ø 600
	Maksymalna długość koła zewnętrznego	mm	300
	Maksymalna średnica baru	mm	Ø 45	Ø 55
Oś główna	Maksymalna prędkość wrzeciona	R/min	6000 (ustawienie 4500)	4200 (ustawienie 3500)

	Typ głowy wrzeciona		A2-5	A2-6
	Średnica wrzeciona	mm	Ø 56	Ø 66
karmić	Maksymalny skok x/z/y	mm	800/400/± 60


	Głowica zasilania 90 ° przechodząca przez środek wrzeciona	mm	60
	Maksymalny szybki ruch osi x/z/y	m/my	24 (ustawienie 18) / 24 (ustawienie 18) / 15 (ustawienie 12)
	Piętko śrubowe X/z/y	mm	32/32/32
	Ścieżka wałka osi X/z/y	mm	35/35/35
Power Turre	Model Power Turre (Power Turre)	BMT	BMT45, Opcjonalnie BMT55

	Power Head Collet	JEST	ER25
	Naprawiono rozmiar uchwytu narzędzia	mm	25x25
	Średnica trzonku otworu	mm	Ø25
Ogon	Główna moc/moment obrotowy	KW / nm	7,5 kW/oceniane 47 nm	11 kW/oceniany 72 nm


	X/z/y Oś silnik/moment obrotowy	KW / nm	Yaskaawa 1.8kW/11,5N. Opcjonalna nowa generacja 2.4 kW/ocena 11,5 nm
	Maksymalna prędkość silnika zasilania wieży	R/min	80000 ° (głowica mocy ≤7000 Zmiana, 90 ° Głowica zasilania ≤6000 Zmiana)
	Moc silnika zasilania/moment obrotowy	KW / nm	8,5 kW/oceniany 16,5 nm
	Moc/moment obrotowy silnika zmieniającego narzędzia wieży	KW / nm	Nowa generacja 1,0 kW /3,1 nm
Inny	Urządzenie hamulcowe wrzecionowe		Ciśnienie hydrauliczne


	Nachylenie łóżka	°	35 °
	Długość maszyny x szerokość x Wysokość	mm	2200X1500X1900
	Całkowita waga całej maszyny	Kg	3900 kg
	Całkowita moc	kW	15
	Średnie zużycie energii	KW / H.	3

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Standard fabryczny


Radialny rytm wrzeciona		Wykryć kontynuowanie stożka zewnętrznego	0.0035


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Y.		Wykryć powtarzające się pozycjonowanie na osi y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.004


Pozycja powtórzeń osi C		Wykryj zmianę ustalonego punktu osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzane pozycjonowanie	20 sekund łukowych


Pozycja osi C		Wykryj dokładność losowej pozycji osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie sprawdź powtarzane ustawienia	72 sekundy łukowe


Zasilanie głowicy rytmu		Stożka bicie	0.015

Zasilanie głowicy rytmu		Zacisanie bicia	0.01

Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
