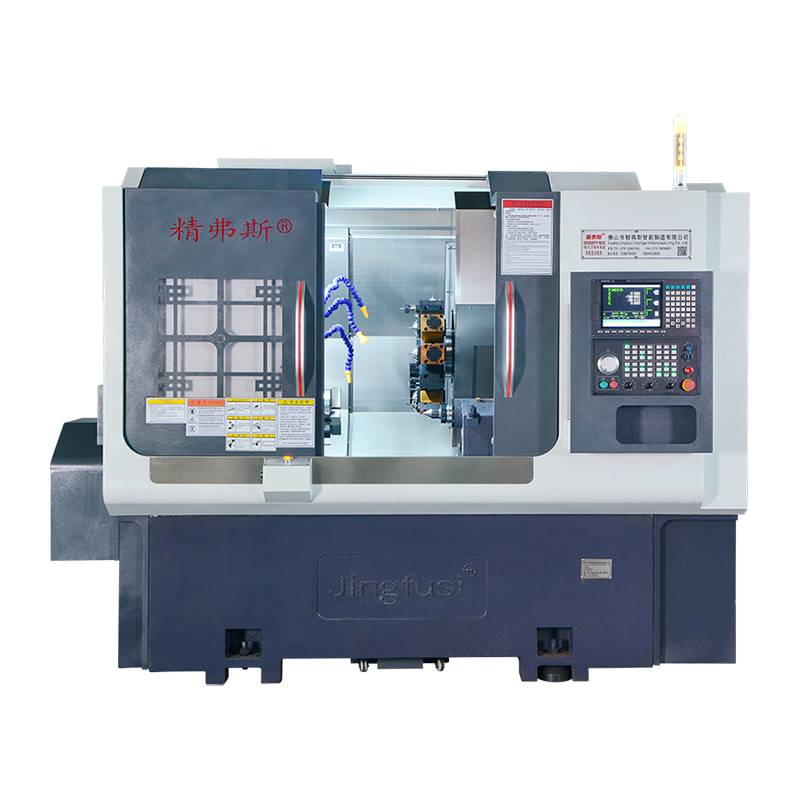

Obracanie tokarki kompozytowej mielenia

Wysokiej jakości kompozytowa maszyna tokarki z tokiem wysokiej jakości Jingfusi zawiera elastyczny mechanizm pomocniczy wrzeciony w swoim projekcie, zwiększając sztywność podczas przetwarzania części. System bezpośredniej zmiany narzędzia eliminuje potrzebę skomplikowanych programów zmiany narzędzia i skraca czas zmiany narzędzia, co powoduje wydajne oszczędności przetwarzania i kosztów dla użytkowników. Ten innowacyjny projekt nie tylko poprawia ogólną stabilność maszyny podczas operacji, ale także usprawnia proces zmiany narzędzia, dzięki czemu przepływ pracy obróbki jest bardziej wydajny i korzystny ekonomicznie dla użytkowników.

Model:CK52DTY

Wyślij zapytanie

Opis produktu

Turning Filling Composite Maszyna tokarki od dostawców Jingfusis eam bez obrotów, frezowania, wiercenia, nudnego, stukania i różnych innych funkcji w jedno, wszechstronne urządzenie. Maszyna ta zdolna do wykonywania frezowania końcowego i bocznego, wiercenia, stukania i przetwarzania złożonego jest szczególnie odpowiednia dla skomplikowanych kształtów i wymagających specyfikacji precyzyjnych. Wyróżnia się w zakresie kompleksowych potrzeb przetwarzania części obrotowych, wypełniając wszystkie lub większość wymaganych operacji w jednym zacisku. Zapewnia to nie tylko wyjątkową dokładność, ale także zwiększa wydajność, ostatecznie prowadząc do zmniejszenia kosztów procesu obróbki.

Kluczowe charakterystyki obracania tokarki złożonej z frezowania:

1. Zaprojektowany well układ z dużą przestrzenią wewnętrzną.

2. Inspiracja wysokiej, samodzielnej struktury wrzeciona i szybkiego hydraulicznego układu obrotowego, zapewniającego wydajność na najwyższym poziomie.

3. Guarantee of Machine Tool's Szybkie możliwości.

4. Przerwania mocy zapobiegają powodowaniu niedokładności wartości silnika serwomechanizmu.

Schemat podróży maszynowych

Szczegóły produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK52dty	CK76dty	CK46DTY
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ø 700
	Maksymalna długość koła zewnętrznego	mm	520
	Maksymalna średnica baru	mm	Ø 55	Ø 72	Ø 45
Oś główna	Maksymalna prędkość wrzeciona	R/min	4200 (ustawienie 3500)	3200 (ustawienie 2000)	6000 (zestaw 4500)
	Typ głowy wrzeciona		A2 - 6	A2 -8	A2 - 5
	Średnica wrzeciona	mm	Ø 66	Ø 86	Ø 56
karmić	Maksymalny skok x/z/y	mm	260/500/± 60
	Głowica zasilania 90 ° przechodząca przez środek wrzeciona	mm	30
	Maksymalny szybki ruch osi x/z/y	m/my	24 (ustawienie 16)/ 24 (ustawienie 16)/ 14 (ustawienie 8)
	Piętko śrubowe X/z/y	mm	40
	Ścieżka wałka osi X/z/y	mm	35/45/35
Power Turre	Model Power Turre (Power Turre)	BMT	BMT55
	Power Head Collet	JEST	ER32
	Naprawiono rozmiar uchwytu narzędzia	mm	25x25
	Średnica trzonku otworu	mm	Ø32
Maszyna elektryczna	Główna moc/moment obrotowy	KW / nm	11 kW/oceniany 72 nm	15 kW/oceniany 98 nm	7,5 kW/oceniane 47 nm
	X/z/y Oś silnik/moment obrotowy	KW / nm	Yaskawa 2,9 kW /18,6 nm, opcja nowa generacja3.1 kW /15nm
	Moc/moment obrotowy silnika głowicy zasilania wieży	KW / nm	Nowa generacja 3.1 kW/15 nm
	Maksymalna prędkość silnika zasilania wieży	R/min	6000 (ustawienie 4000), wspólna prędkość ≤4000
	Moc silnika zasilania/moment obrotowy	KW / nm	3,1 kW/15nm
	Moc/moment obrotowy silnika zmieniającego narzędzia wieży	KW / nm	Nowa generacja 1,0 kW /3,1 nm
Ogon	Udar Ogona	mm	520
	Maksymalny skok hydrauliczny Ollstock	mm	100
	Ogólna stożka stożka igły ogonowej	Mk	Mohs 5#
	Maksymalna odległość między końcówką a chuck	mm	690
Inny	Urządzenie hamulcowe wrzecionowe		Hydrauliczne, opcjonalne programowalne
	Nachylenie łóżka	°	30 ° lub 15 °
	Długość maszyny x szerokość x Wysokość	mm	2500x1680x1900
	Całkowita waga całej maszyny	Kg	5000 kg
	Całkowita moc	kW	20
	Średnie zużycie energii	KW / H.	3
