Tokarsko-frezarska obrabiarka złożona

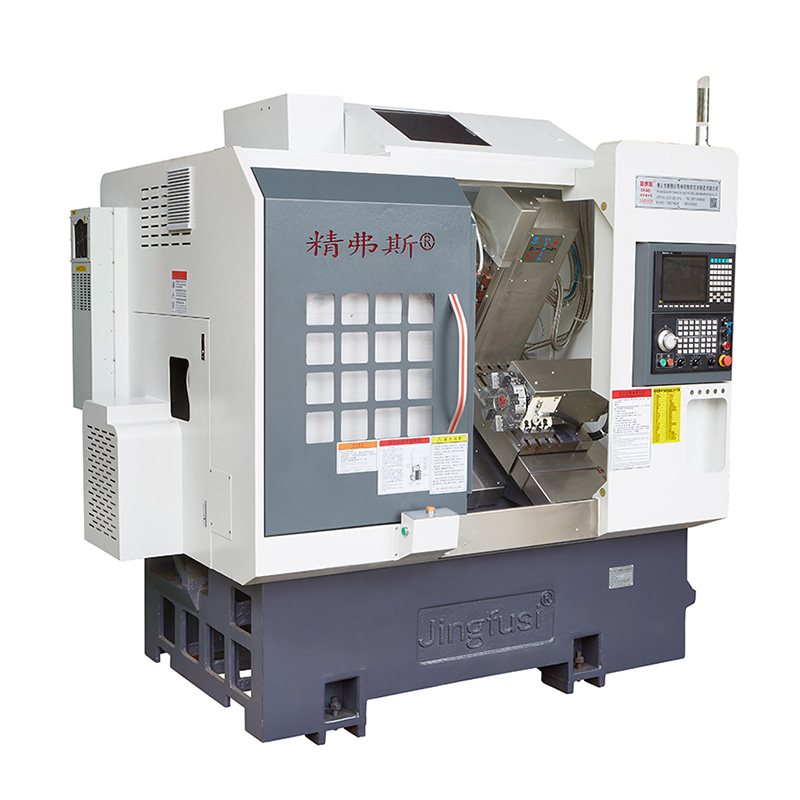

  • Tokarsko-frezarska obrabiarka złożona - 0 Tokarsko-frezarska obrabiarka złożona - 0

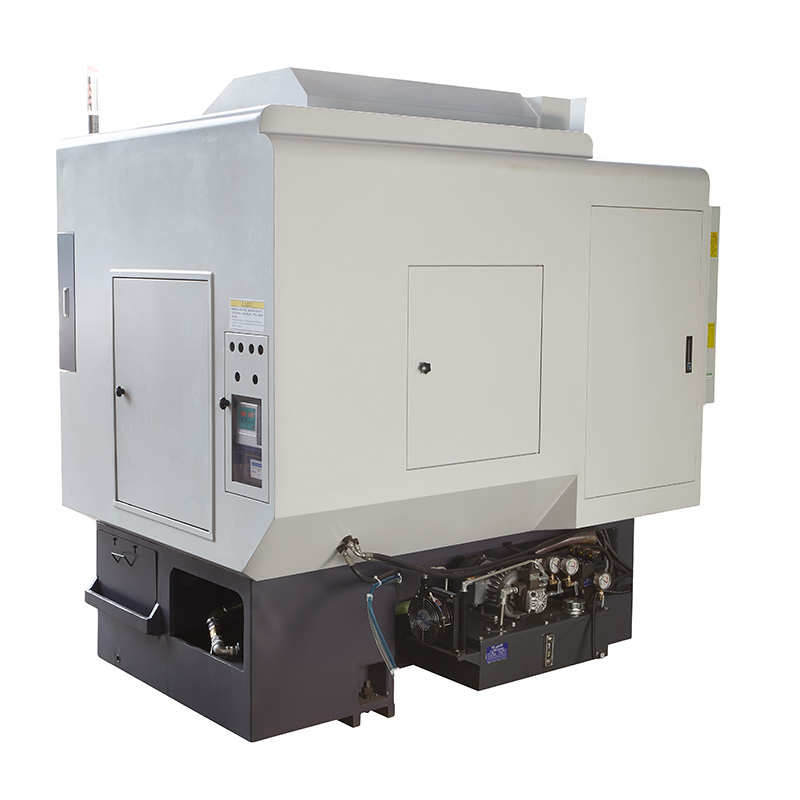

  • Tokarsko-frezarska obrabiarka złożona - 1 Tokarsko-frezarska obrabiarka złożona - 1

Tokarsko-frezarska obrabiarka złożona

Możesz mieć pewność, że kupisz złożone obrabiarki do toczenia i frezowania z naszej fabryki, a my zaoferujemy najlepszą obsługę posprzedażną i terminową dostawę. Nasza fabryka nie akceptuje żadnej innej konfiguracji klienta niskiej jakości, ponieważ jest to inna konfiguracja jest niewygodne przy ustalaniu standardów kontroli jakości. wpływają na jakość i żywotność obrabiarek oraz wpływają na wydajność i koszty obsługi posprzedażnej.

Model:CK52-4+4+Y

Wyślij zapytanie

Opis produktu

Poniżej przedstawiono wprowadzenie wysokiej jakości obrabiarek do toczenia i frezowania Jingfusi®, mając nadzieję, że pomogą Ci lepiej je zrozumieć. Zapraszamy nowych i starych klientów do dalszej współpracy z nami, aby stworzyć lepszą przyszłość!


Schemat jazdy maszyny



Szczegóły Produktu



Lista parametrów

przedmiot Model tokarki jednostka CK46-4+4+Y CK52-4+4+Y
Zakres przetwarzania Poruszaj się nad łóżkiem mm Ø500
Maksymalna długość zewnętrznego koła toczenia mm 320
Maksymalna średnica pręta mm Ø 45 Ø 51 ~ 55
Głównej osi Typ głowicy wrzeciona
A2-5 A2-6
Średnica otworu przelotowego wrzeciona mm Ø56 Ø66
Maksymalna prędkość wrzeciona obr./min 6000 (ustawione na 4500) 4500 (ustawiono na 3500)
karmić Efektywny przesuw osi X/Z/Y mm 800/470/260

Maksymalnie szybki ruch osi X/Z/Y		 m/min 24 (ustawienie 18)/24 (ustawienie 18)/15 (ustawienie 8)
Śruba osi X/Z/Y mm 32/32/25
Szyna osi X/Z/Y mm 35/35/25
Wieża noży
 Wieża ośmiostanowiskowa szt 8 stanowisk, możliwość wyposażenia w dwuotworowe uchwyty narzędziowe, opcjonalnie w 12 stanowisk
Głowa mocy Forma mocowania narzędzia z głowicą zasilającą
ER25
Narzędzie do głowicy zasilającej szt Oś Z 4 + oś X 4, z zainstalowanymi 4 dodatkowymi stałymi uchwytami narzędziowymi
Maksymalna prędkość głowicy napędowej obr./min 6000 (ustawiony na 4000), może być powszechnie używany do przetwarzania produktów od 4000
Odległość między wałem głowicy napędowej a wałem mm 65
maszyny elektryczne Moc/moment obrotowy silnika głównego kW/Nm Nowa generacja 7,5 kW, 47,75 NM. Części stalowe o zdolnościach przerobowych powyżej 80 mogą być opcjonalnie wyposażone w moc 11KW, 70,03Nm
Moc/moment obrotowy silnika osi X/Z/Y kW/Nm 1,3 kW/8,39 NM
Moc/moment obrotowy silnika głowicy napędowej X/Z kW/Nm 1.7 KW/8NM
Maksymalna prędkość silnika głowicy napędowej obr./min 5000
Inny Urządzenie hamujące pozycjonowanie wrzeciona
ciśnienie hydrauliczne
Nachylenie łóżka ° 35°
Długość obrabiarki X szerokość X wysokość mm 2200X1580X1900
Całkowita masa całej maszyny KG 3430
Całkowita moc kw 13
Średnie zużycie energii kW/godz 2

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu Schemat Norma fabryczna
Bicie promieniowe wrzeciona Wykryj bicie zewnętrznego stożka 0.0035
Pozycja powtórzenia osi X Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie. 0.003
Pozycja powtórzenia osi Z
Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie. 0.003
Pozycja powtórzenia osi Y Wykryj powtarzające się pozycjonowanie na osi Y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie. 0.004
Pozycja powtórzenia osi C Wykryj zmianę położenia stałego punktu osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie 20 sekund łukowych
Pozycja osi C obrotowa   Wykryj losową dokładność położenia osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie sprawdź powtarzające się ustawienia 72 sekundy łukowe
Mocowanie głowicy mocy Bicie stożka 0.015
Mocowanie głowicy mocy
Uderzenie zaciskowe 0.01
Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
