Produkty

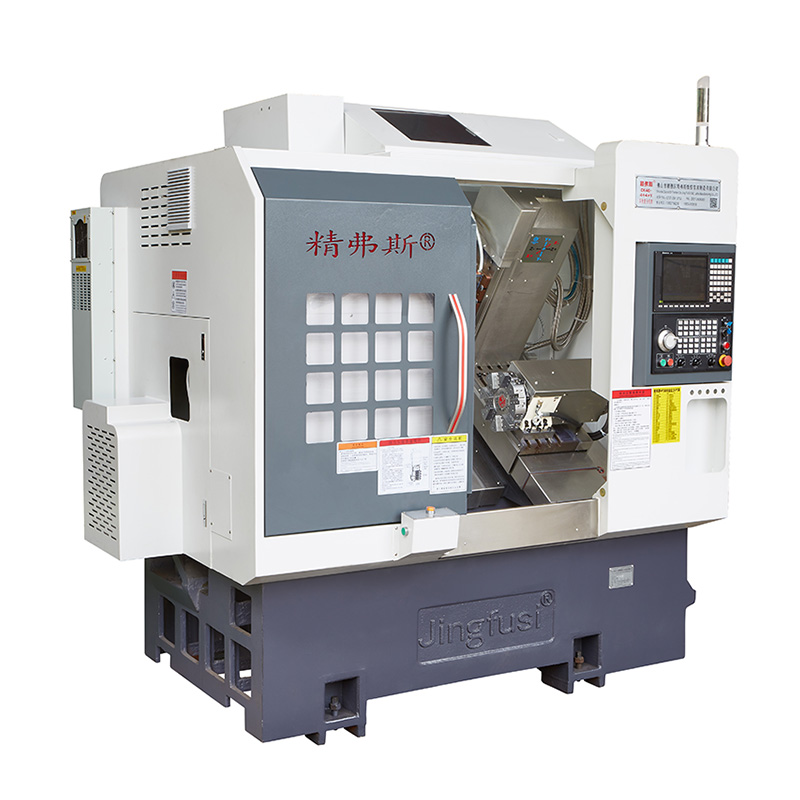

Turn-Mill Maszyna obróbki
Maszyna obrotowa Jingfusi® jest szczególnie odpowiednia do masowej produkcji części o złożonych kształtach, takich jak mikro komponenty, mikro wały, złącza elektroniczne, szklanki, zegary i różne akcesoria sprzętowe.
Model:CK52-5+5+Y
Wyślij zapytanie
Opis produktu
Maszyna obróbki obrotowej ma charakterystykę wysokiej precyzji i wysokiej wydajności. Może przełączać się między tulem przewodnikiem a brakiem tulei prowadzących, wykonywać odpowiednie przetwarzanie według długości przedmiotu obrabianego i ma rozsądną strukturę. Wszystkie trzy osie używają linearnych przewodników toczy, które mają dobrą odporność na zużycie i wysoką precyzję. , napędzany silnikiem serwo, liniowa struktura wiersza narzędzia ma charakterystykę szybkiej zmiany narzędzia, system CNC ma pełne funkcje i jest łatwy do kontrolowania. Przetwarzanie bez rękawów nie wymaga materiałów szlifowania i może przetwarzać pręty o dużej prędkości i wysokiej precyzji, a minimalny pozostały materiał to tylko 30 mm. Opcjonalne urządzenie przetwarzające boczne może zrealizować procesy wiercenia i frezowania.
Schemat podróży maszynowych
Szczegóły produktu
Lista parametrów
| przedmiot | treść | jednostka | CK46-5+5+Y. | CK52-5+5+Y. |
| Zakres przetwarzania | Huśtawka nad łóżkiem | mm | Ø 500 | |
| Maksymalna długość koła zewnętrznego | mm | 320 | ||
|
Maksymalna średnica baru |
mm | Ø 45 | Ø 51 ~ 55 | |
| Oś główna | Maksymalna prędkość wrzeciona | R/min | 6000 (ustawiony na 4000) | 4500 (ustawiony na 3500) |
| Typ głowy wrzeciona |
|
A2-5 | A2-6 | |
| Średnica wrzeciona | mm | Ø 56 | Ø 66 | |
| karmić | Maksymalny skok x/z/y | mm | 800/470/310 | |
| Maksymalny szybki ruch osi x/z/y | m/my | 24 (ustawienie 18)/24 (ustawienie 18)/15 (ustawienie 8) | ||
| Piętko śrubowe X/z/y | mm | 32/32/25 | ||
| Kolej osi X/z/y | mm | 35/35/25 | ||
| Wieża noża | Osiem wieży stacji | PC | 8 stacji, można wyposażyć w uchwyty narzędzi z podwójnym otworem, opcjonalnie z 12 stacji | |
| Głowa mocy | Formularz trzymania narzędzia głowicy zasilania |
|
ER25 | |
| Maksymalna prędkość głowicy mocy | R/min | 6000 (ustawiony na 4000), można powszechnie stosować do przetwarzania produktów od 4000 | ||
| Maksymalna instalacja wiercenia i średnicy głowicy mielenia | mm | Ø 16 | ||
| Odległość między wałkiem głowy a wałem | mm | 65 | ||
| Maszyna elektryczna | Główna moc/moment obrotowy | KW / nm | 7,5 kW/47,75 nm, opcjonalnie 11 kW/70,03 nm dla części stalowych o pojemności przetwarzania 80 i więcej | |
| X/z/y Oś silnik/moment obrotowy | KW / nm | Yaskawa 1.8kW/11,5 Nm. Opcjonalna nowa generacja 2,4 kW/ocena 11,5 nm | ||
| X/z mocy silnika zasilania/moment obrotowy | KW / nm | 2,4 kW/11,5 nm | ||
| Maksymalna prędkość silnika głowicy zasilania | R/min | 5000 | ||
| Inny | Urządzenie hamulcowe wrzecionowe |
|
Ciśnienie hydrauliczne | |
| Nachylenie łóżka | ° | 35 ° | ||
| Długość płyty stołowej nożem x szerokość | mm | 700x290 | ||
| Długość maszyny x szerokość x Wysokość | mm | 2200X1580X2000 | ||
| Całkowita waga całej maszyny | Kg | 3430 | ||
| Całkowita moc | kW | 13 | ||
| Średnie zużycie energii | KW / H. | 2 | ||
Dokładność maszyny
| Dokładność maszyny, standard współczynnika Jingfus ： | ||||||||
| Główny element testowy | Schematyczny schemat | Standard fabryczny | ||||||
| Radialny rytm wrzeciona |
|
Wykryć kontynuowanie stożka zewnętrznego | 0.0035 | |||||
| Pozycja powtarzania osi x |
|
Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie. | 0.003 | |||||
| Pozycja powtarzania osi Z. |
 |
Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie. | 0.003 | |||||
| Pozycja powtarzania osi Y. |
|
Wykryć powtarzające się pozycjonowanie na osi y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie. | 0.004 | |||||
| Pozycja powtórzeń osi C |
|
Wykryj zmianę ustalonego punktu osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzane pozycjonowanie | 20 sekund łukowych | |||||
| Pozycja osi C |
|
Wykryj dokładność losowej pozycji osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie sprawdź powtarzane ustawienia | 72 sekundy łukowe | |||||
| Zasilanie głowicy rytmu |
|
Stożka bicie | 0.015 | |||||
| Zasilanie głowicy rytmu |
 |
Zacisanie bicia | 0.01 | |||||
| Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi. | ||||||||
