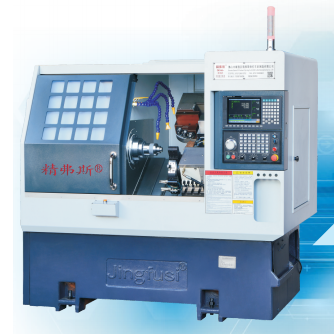

Wewnętrzna tokarka i frezarka do rowków z trzema krzywiznami

Jingfusi® Wewnętrzna tokarka i frezarka do rowków z trzema krzywiznami to specjalistyczne narzędzie obróbcze stosowane do precyzyjnej obróbki rowków wewnętrznych z trzema zakrzywionymi lub profilowanymi powierzchniami. Ta wewnętrzna tokarka i frezarka do rowków z trzema krzywiznami jest powszechnie stosowana w gałęziach przemysłu, które wymagają produkcji skomplikowanych części z wewnętrznymi rowkami lub profilami, których nie można łatwo utworzyć przy użyciu konwencjonalnych metod obróbki.

Model:CK46-3+2

Wyślij zapytanie

Opis produktu

Chociaż maszyny te są używane głównie do obróbki rowków wewnętrznych, mogą również wykonywać inne operacje obróbcze, co czyni je uniwersalnymi w szerokim zakresie zastosowań. Branże takie jak przemysł lotniczy, produkcja urządzeń medycznych, motoryzacja i inżynieria precyzyjna często polegają na tych maszynach do produkcji skomplikowanych i precyzyjnych komponentów. Tokarki i frezarki do rowków wewnętrznych z trzema krzywiznami mogą przetwarzać różne materiały, w tym metale, tworzywa sztuczne i kompozyty, w zależności od konkretnych potrzeb w zakresie obróbki.

Schemat jazdy maszyny

Szczegóły Produktu

Lista parametrów

Przedmiot	jednostka	Specyfikacja
Maks. średnica toczenia	mm	250
Maks. średnica huśtawki nad tokarką	mm	Ø500
Maks. średnica toczenia przez łoże ślizgowe	mm	Ø160
Pochylony stopień łóżka	stopień	35°
Efektywny przesuw osi X	mm	1000
Efektywny przesuw osi Z	mm	400
Oś X/Z maks. duża prędkość jazdy	m/min	24
Powierzchnia podstawy z żeliwa	㎡	1,8 x 1,1
Rozmiar maszyny: dł. x szer. x wys	mm	2100x1580x1800
Masa netto maszyny	kg	2600
narzędzie nr	szt	8
Narzędzia kwadratowe	mm	20 x 20
Rozmiar noża otworowego	mm	Ø20
Totalny koń	kw	13
Średnie zużycie energii	kW/godz	2
Kształt czoła wrzeciona		A2-5
Prędkość wrzeciona	obr./min	6000
Ustawienie prędkości wrzeciona	obr./min	1-4500
Znamionowy moment obrotowy wrzeciona	Nm	35 Nm (1500 obr./min)
Maksymalna średnica pręta	mm	Ø45

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Norma fabryczna


Uderzenie promieniowe wrzeciona,		Wykryj bicie zewnętrznego stożka	0.0035


Pozycja powtórzenia osi X, X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Z, Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi C, C		Wykryj zmianę położenia stałego punktu osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie	20 sekund łukowych


Pozycja osi C obrotowa, C		Wykryj losową dokładność położenia osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie sprawdź powtarzające się ustawienia	72 sekundy łukowe


Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
