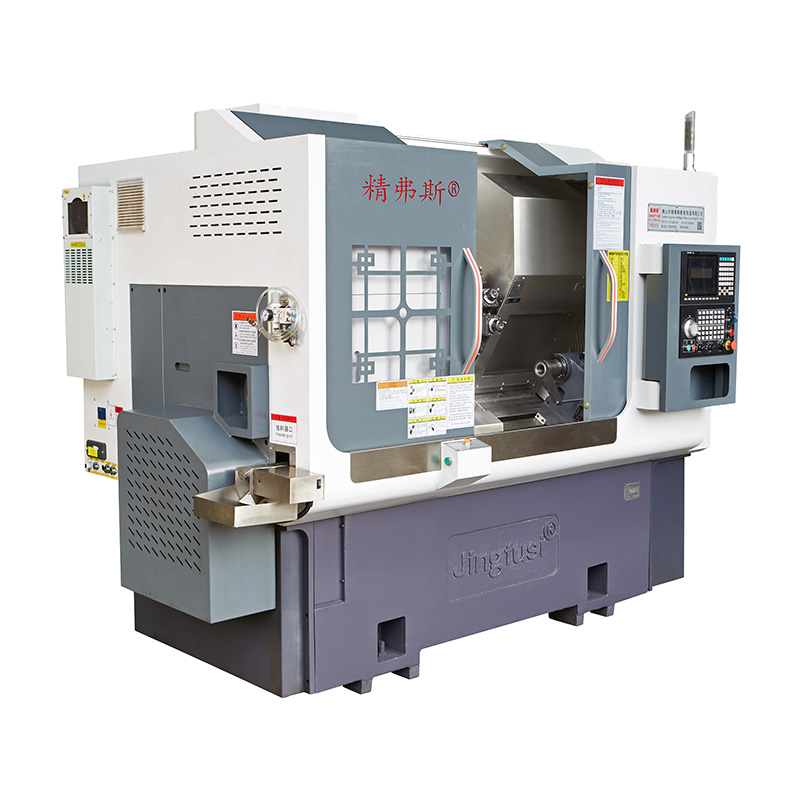

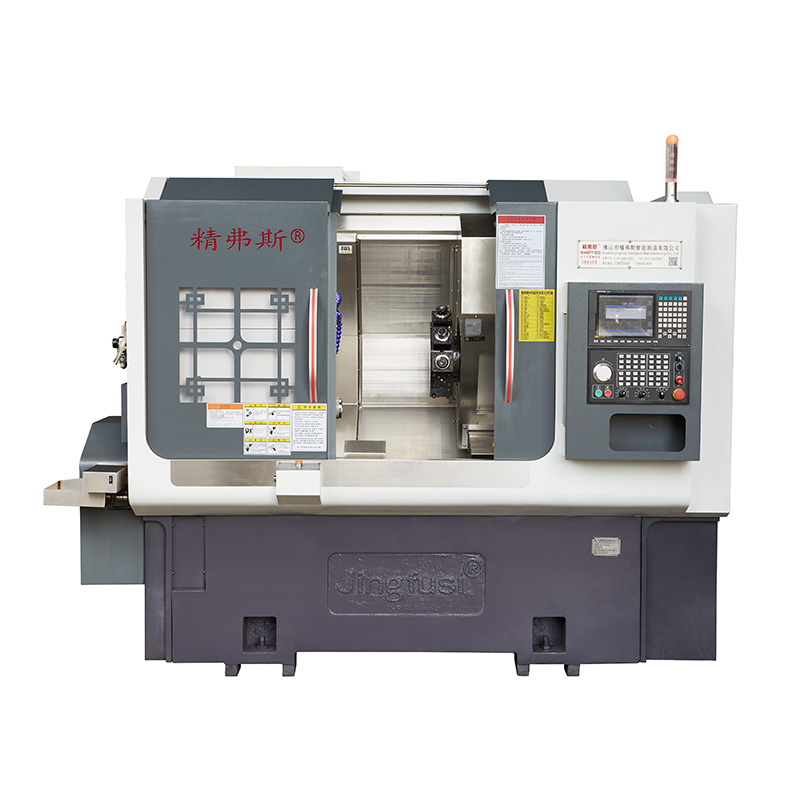

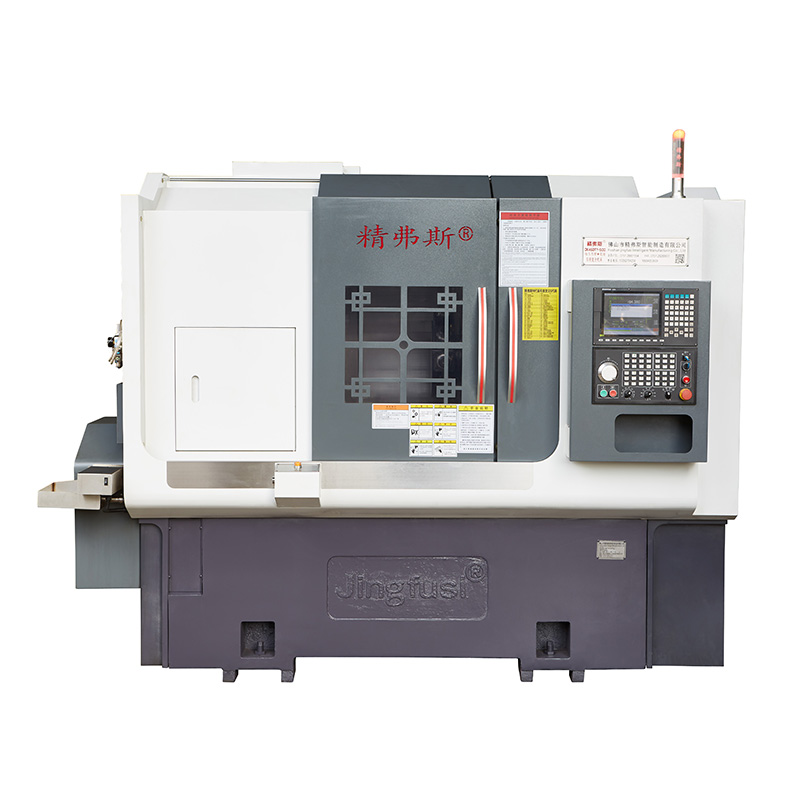

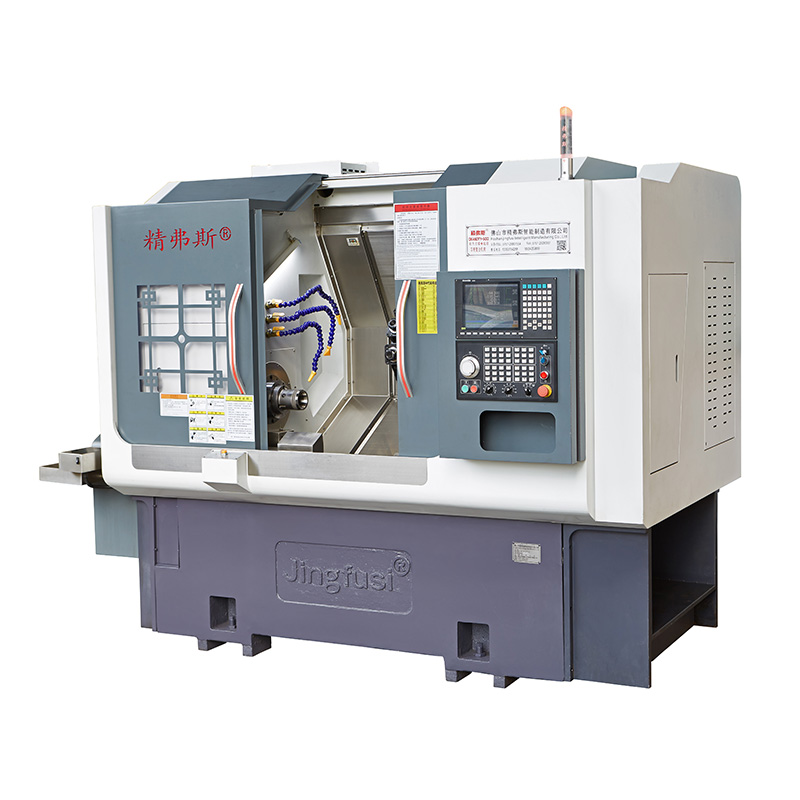

Wysokoobrotowa tokarko-frezarka rewolwerowa z napędem mechanicznym

Te wysokoobrotowe maszyny do toczenia i frezowania rewolwerowego Jingfusi® mogą wykonywać zarówno operacje toczenia, jak i frezowania w szerokiej gamie materiałów, w tym metali, tworzyw sztucznych i innych. Toczenie stosuje się w przypadku elementów cylindrycznych, natomiast frezowanie w przypadku powierzchni płaskich lub profilowanych.

Model:CK46DTY

Wyślij zapytanie

Opis produktu

Wysokoobrotowa tokarko-frezarka rewolwerowa ingfusi® to wszechstronne narzędzie obróbcze CNC przeznaczone do szybkiej i precyzyjnej obróbki. Szczególnie nadaje się do produkcji komponentów o skomplikowanych funkcjach i wymagających specyfikacjach.

Schemat jazdy maszyny

Szczegóły Produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK46DTY	CK52DTY
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ø600
	Maksymalna długość zewnętrznego koła toczenia	mm	300
	Maksymalna średnica pręta	mm	Ø 45	Ø55
Głównej osi	Maksymalna prędkość wrzeciona	obr./min	6000 (ustawienie 4500)	4200 (ustawienie 3500)

	Typ głowicy wrzeciona		A2-5	A2-6
	Średnica otworu przelotowego wrzeciona	mm	Ø56	Ø66
karmić	Maksymalny skok osi X/Z/Y	mm	800/400/±60


	Głowica napędowa 90° przechodząca przez środek wrzeciona	mm	60
	Maksymalnie szybki ruch osi X/Z/Y	m/min	24 (ustawienie 18) / 24 (ustawienie 18) /15 (ustawienie 12)
	Śruba osi X/Z/Y	mm	32/32/32
	Prowadnica rolkowa osi X/Z/Y	mm	35/35/35
Wieża mocy	Model wieży mocy (wieża mocy)	BMT	BMT45, opcjonalnie BMT55

	Tuleja głowicy mocy	JEST	ER25
	Naprawiono rozmiar uchwytu narzędziowego	mm	25X25
	Średnica trzpienia uchwytu otworu	mm	Ø25
Konik	Moc/moment obrotowy silnika głównego	kW/Nm	7,5 KW/moc znamionowa 47 Nm	11 kW/moc znamionowa 72 Nm


	Moc/moment obrotowy silnika osi X/Z/Y	kW/Nm	Yaskawa 1,8KW/11,5N. Opcjonalnie nowa generacja 2,4 KW/moc znamionowa 11,5 Nm
	Maksymalna prędkość silnika mocy wieży	obr./min	80000° (głowica mocy ≤7000 zmian, głowica mocy 90° ≤6000 zmian)
	Moc/moment obrotowy silnika głowicy napędowej	kW/Nm	8,5 KW/moc znamionowa 16,5 Nm
	Moc/moment obrotowy silnika wymiany narzędzia rewolwerowego	kW/Nm	Nowa generacja 1,0 KW /3,1 NM
Inny	Urządzenie hamujące pozycjonowanie wrzeciona		ciśnienie hydrauliczne


	Nachylenie łóżka	°	35°
	Długość obrabiarki X szerokość X wysokość	mm	2200X1500X1900
	Całkowita masa całej maszyny	KG	3900 kg
	Całkowita moc	kw	15
	Średnie zużycie energii	kW/godz	3

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Norma fabryczna


Bicie promieniowe wrzeciona		Wykryj bicie zewnętrznego stożka	0.0035


Pozycja powtórzenia osi X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.003


Pozycja powtórzenia osi Y		Wykryj powtarzające się pozycjonowanie na osi Y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.004


Pozycja powtórzenia osi C		Wykryj zmianę położenia stałego punktu osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie	20 sekund łukowych


Pozycja osi C obrotowa		Wykryj losową dokładność położenia osi C, uwaga: najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie sprawdź powtarzające się ustawienia	72 sekundy łukowe


Mocowanie głowicy mocy		Bicie stożka	0.015

Mocowanie głowicy mocy		Uderzenie zaciskowe	0.01

Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
