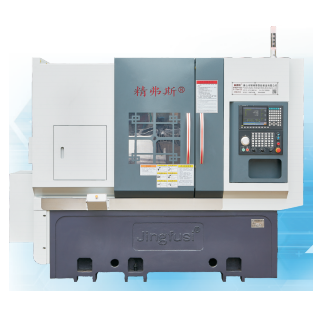

Automatyczna tokarka typu wieży CNC

Z przyjemnością przedstawiamy automatyczną tokarkę CNC typu CNC typu CNC typu Jingfusi®, mającą na celu pogłębienie wiedzy na temat tego wyjątkowego produktu. Z przyjemnością witamy zarówno naszych nowych, jak i cenionych klientów, aby kontynuowali współpracę z nami, gdy dążymy do lepszej przyszłości.

Model:CK52T-600

Wyślij zapytanie

Opis produktu

Jesteś serdecznie zaproszony do odwiedzenia naszej fabryki i odkrywania najnowszych, konkurencyjnych i najwyższej jakości automatycznej tokarki Jingfusi® CNC, obecnie bardzo poszukiwanego. Z niecierpliwością przewidujemy możliwość współpracy z tobą.

CNC Turre Typ Automatic Tokhe Dane produktu

Lista parametrów Automatyczna parametrów tokarki CNC Typ

projekt	Treść	jednostka	CK52T-600	CK76T-600	CK46T-600
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ø 800
	Typ bloku	mm	Ø 180 ~ 400
	Maksymalna długość obrotu	mm	560
	Maksymalna średnica baru	mm	Ø 51 ~ 55	Ø 72	Ø 45
Oś główna	Typ głowy wrzeciona		A2-6	A2 -8	A2-5
	Średnica wrzeciona	mm	Ø 66	Ø 86	Ø 56
	Maksymalna prędkość wrzeciona	R/min	4200	3200	6000
	Prędkość ustawiona wrzeciono	R/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
karmić	Maksymalna podróż osi x/z	mm	230/600
	Skuteczne udar z osi z	mm	570
	Maksymalny szybki ruch osi x/z	m/my	24
	Ustawienie osi x/z do szybkiego ruchu	m/my	16/18
	Specyfikacje śrubowe w rolce X/Z	mm	40
	Specyfikacje miernika osi x/z	mm	35/45
Dwanaście pozycji serwo	Dwanaście pozycji serwologicznej wieży Wysokość		100
	Wieża noża naprzeciwko krawędzi (średnica zewnętrzna)	mm	385
	Środkowy wysokość wieży	mm	100
	Liczba ostrzy wieżyczki	naprawić	12
	Średnica zakłóceń sąsiedniego przetwarzania narzędzi	mm	Ø180
	Naprawiono rozmiar uchwytu narzędzia	mm	25x25
	Średnica uchwytu noża	mm	Ø25
Maszyna elektryczna	Główna moc/moment obrotowy	KW / nm	11 kW/oceniany 72 nm	15 kW/oceniany 98 nm	7,5 kW/oceniane 47 nm
	Zasilanie/moment obrotowy osi X/Z.	KW / nm	Yaskawa 1.8kW/11,5 Nm. Opcjonalna nowa generacja 2,4 kW/ocena 11,5 nm
	Moc/moment obrotowy silnika zmieniającego narzędzia wieży	KW / nm	Nowa generacja 1,0 kW/3,1 nm
	System chłodzący moc silnikowy	KW	0.3
	Układ silnika układu chłodzenia wysokiego ciśnienia	KW	3
Ogon	Udar Ogona	mm	420
	Maksymalny skok szpilki wyrzutni ogona	mm	100
	Formularz napędu pinowego wyrzutu Tailstock		Hydrauliczna, silna sztywność
	Ogólna stożka stożka igły ogonowej	Mk	MOHS 5 #, nie maleje ani nie wypacza podczas precyzyjnej obróbki.
	Maksymalna odległość między końcówką a chuck	mm	690
Inny	Nachylenie łóżka	°	30 ° lub 15 °
	Długość maszyny x szerokość x Wysokość	mm	2500X1600X1700
	Całkowita waga całej maszyny	Kg	Całkowita waga całej maszyny wynosi 4500 kg, z opcjonalną całkowitą wagą 3500 kg, minus 10000 juanów
	Całkowita moc	kW	20
	Średnie zużycie energii	KW / H.	3

CNC Turret Typ Automatic Toke Dokładność maszyn do tokarki

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Metoda wykrywania	Standard fabryczny


Radialny rytm wrzeciona		Wykryć kontynuowanie stożka zewnętrznego	0.0025


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.0025


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.0025


Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
