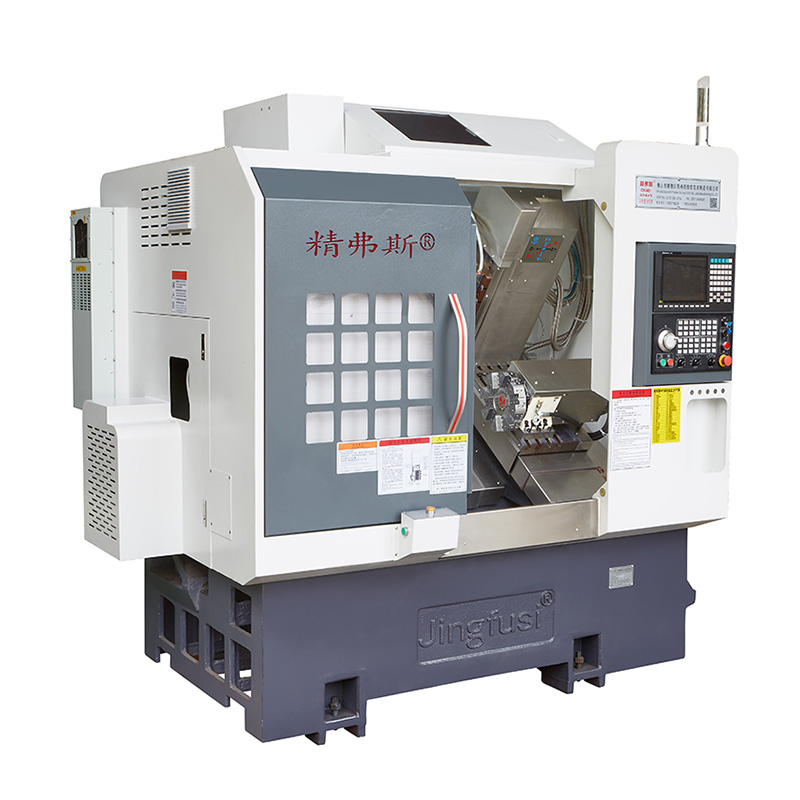

CNC Multising Turning Center Maszyna

Wprowadzenie wielozadaniowej maszyny do centrum obrotowego CNC-ostateczne rozwiązanie dla wysokiej jakości precyzyjnej obróbki. Ta potężna maszyna została zaprojektowana w celu zaspokojenia wymagań nawet najbardziej złożonych aplikacji do skrętu, co czyni ją idealnym wyborem dla firm wymagających najwyższego poziomu dokładności i wydajności.

Model:CK52-5+5+Y

Wyślij zapytanie

Opis produktu

Zbudowany do końca, wielozadaniowa maszyna do centrum obrotowego CNC jest trwałą i niezawodną maszyną, która jest zdolna do obsługi szerokiej gamy zadań-od prostych operacji skrętu i wiercenia po bardziej złożone zadania, takie jak mielenie, cięcie nici i wiele innych.

Jedną z kluczowych cech wielozadaniowości CNC Miging Turning Center jest jego zaawansowany system sterowania, który pozwala operatorom łatwo zaprogramować i kontrolować każdy aspekt procesu obróbki, zapewniając maksymalną precyzję i dokładność. Dzięki przyjaznemu interfejsowi, ten komputer jest łatwy w użyciu i można go szybko dostosować do potrzeb dowolnego zadania.

Oprócz zaawansowanego systemu sterowania, wielozadaniowa maszyna do centrum obrotowego CNC oferuje również szereg wysokiej jakości komponentów, w tym zaawansowany system wrzeciona, precyzyjne przewodniki liniowe i trwałą, żeliwną podstawę. Komponenty te działają w doskonałej harmonii, aby zapewnić, że każde zadanie zostanie zakończone do najwyższego standardu.

Niezależnie od tego, czy jesteś małą firmą, czy większą korporacją, komputer turystyczny CNC Turning Center jest idealnym wyborem dla wszystkich twoich potrzeb obróbki. Dzięki zaawansowanym funkcjom, trwałej konstrukcji i wyjątkowej precyzji, ta maszyna z pewnością przekroczy Twoje oczekiwania i zapewni lata niezawodnej, wysokiej jakości wydajności.

Podsumowując, wielozadaniowa maszyna Turning Center CNC jest najwyższym rozwiązaniem dla firm, które wymagają najlepiej w precyzyjnej obróbce. Dzięki zaawansowanym funkcjom, przyjaznym dla użytkownika interfejsie i niezawodnej konstrukcji z pewnością zapewni ci lata niezawodnej i wydajnej wydajności. Więc po co czekać? Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o tej niesamowitej maszynie i o tym, jak może ona przekształcić Twoją firmę.

Schemat podróży maszynowych

Szczegóły produktu

Lista parametrów

przedmiot	treść	jednostka	CK46-5+5+Y.	CK52-5+5+Y.
Zakres przetwarzania	Huśtawka nad łóżkiem	mm	Ø 500
	Maksymalna długość koła zewnętrznego	mm	320
	Maksymalna średnica baru	mm	Ø 45	Ø 51 ~ 55
Oś główna	Maksymalna prędkość wrzeciona	R/min	6000 (ustawiony na 4000)	4500 (ustawiony na 3500)
	Typ głowy wrzeciona		A2-5	A2-6
	Średnica wrzeciona	mm	Ø 56	Ø 66
karmić	Maksymalny skok x/z/y	mm	800/470/310
	Maksymalny szybki ruch osi x/z/y	m/my	24 (ustawienie 18)/24 (ustawienie 18)/15 (ustawienie 8)
	Piętko śrubowe X/z/y	mm	32/32/25
	Kolej osi X/z/y	mm	35/35/25
Wieża noża	Osiem wieży stacji	PC	8 stacji, można wyposażyć w uchwyty narzędzi z podwójnym otworem, opcjonalnie z 12 stacji
Głowa mocy	Formularz trzymania narzędzia głowicy zasilania		ER25
	Maksymalna prędkość głowicy mocy	R/min	6000 (ustawiony na 4000), można powszechnie stosować do przetwarzania produktów od 4000
	Maksymalna instalacja wiercenia i średnicy głowicy mielenia	mm	Ø 16
	Odległość między wałkiem głowy a wałem	mm	65
Maszyna elektryczna	Główna moc/moment obrotowy	KW / nm	7,5 kW/47,75 nm, opcjonalnie 11 kW/70,03 nm dla części stalowych o pojemności przetwarzania 80 i więcej
	X/z/y Oś silnik/moment obrotowy	KW / nm	Yaskawa 1.8kW/11,5 Nm. Opcjonalna nowa generacja 2,4 kW/ocena 11,5 nm
	X/z mocy silnika zasilania/moment obrotowy	KW / nm	2,4 kW/11,5 nm
	Maksymalna prędkość silnika głowicy zasilania	R/min	5000
Inny	Urządzenie hamulcowe wrzecionowe		Ciśnienie hydrauliczne
	Nachylenie łóżka	°	35 °
	Długość płyty stołowej nożem x szerokość	mm	700x290
	Długość maszyny x szerokość x Wysokość	mm	2200X1580X2000
	Całkowita waga całej maszyny	Kg	3430
	Całkowita moc	kW	13
	Średnie zużycie energii	KW / H.	2

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Standard fabryczny


Radialny rytm wrzeciona		Wykryć kontynuowanie stożka zewnętrznego	0.0035


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Y.		Wykryć powtarzające się pozycjonowanie na osi y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.004


Pozycja powtórzeń osi C		Wykryj zmianę ustalonego punktu osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzane pozycjonowanie	20 sekund łukowych


Pozycja osi C		Wykryj dokładność losowej pozycji osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie sprawdź powtarzane ustawienia	72 sekundy łukowe


Zasilanie głowicy rytmu		Stożka bicie	0.015

Zasilanie głowicy rytmu		Zacisanie bicia	0.01

Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
