Nachylone klejnotne łóżko obracające maszynę do tokarki CNC
  • Nachylone klejnotne łóżko obracające maszynę do tokarki CNC Nachylone klejnotne łóżko obracające maszynę do tokarki CNC

Nachylone klejnotne łóżko obracające maszynę do tokarki CNC

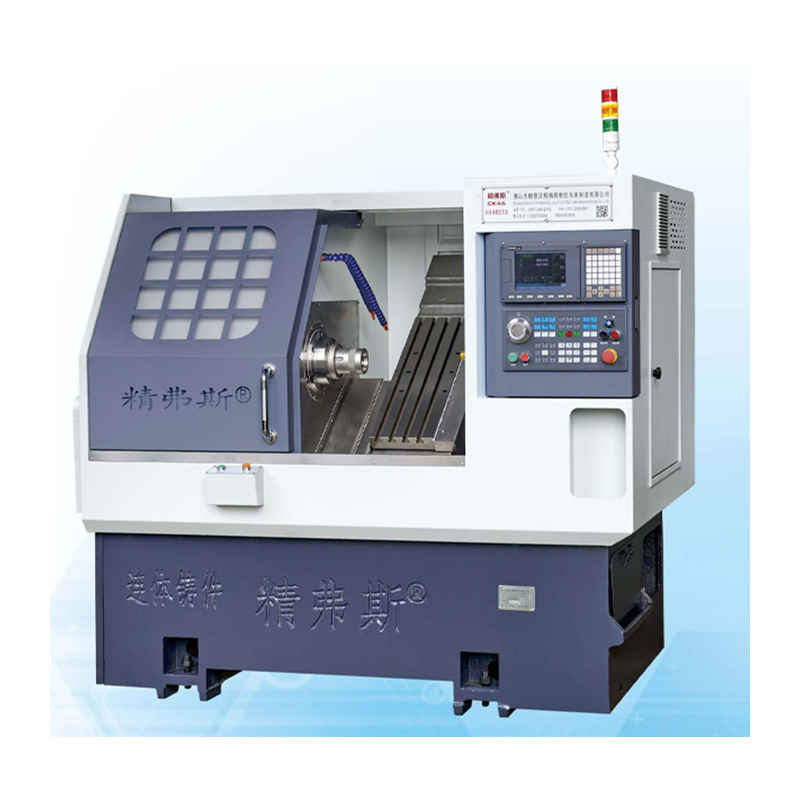

Nachylone pochyłe łóżko CK46 Turning CNC Machine jest na podstawie pierwotnej poprawy i ulepszenia Jingfusi®. Na podstawie odziedziczenia wysokiej wydajności przetwarzania i łatwej eksploatacji oryginalnego modelu został opracowany z w pełni zamkniętym nachylonym projektowaniem złoża i większą przestrzenią operacyjną, większą prędkością przetwarzania i precyzyjną maszyną CNC, które są łatwiejsze do regulacji i utrzymania.
Model:CK46

Wyślij zapytanie

Opis produktu
This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.
Jingfusi® Slant Bed CNC Machine Maszyna:

Optymalny projekt:Ta nachylona skośne łóżko obracająca tokarkę CNC ma 35-stopniową konstrukcję złoża, zapewniającą zwiększoną sztywność i stabilność w celu precyzyjnego obróbki.

Wydajna obsługa chipów:Maszyna oferuje znaczną zdolność do przekazywania układów, umożliwiając klientom elastyczność wybierania usuwania przednich lub tylnych wiórów, zapewniając wygodę w procesie obróbki.

Śruba pre-rozciąganie:Uwzględniając strukturę przed rozciąganiem śruby, ta tokarka optymalizuje dokładność i niezawodność obróbki.

Post narzędzia typu gang:Wyposażona w post narzędzi typu gang, tokarka ta obsługuje użycie wielu narzędzi do zwiększonej wydajności i wszechstronności w różnych operacjach obróbki.




Szczegóły produktu

Inclined Slant bed Turning CNC Lathe Machine

Lista parametrów

projekt jednostka CK46 CK52 CK76
Maksymalna długość obrotu mm 350
Maksymalna średnica skrętu na łóżku mm Ø 500
Maksymalna średnica skrętu na deskorolce mm Ø 160
Nachylenie łóżka ° 35 °
Efektywna podróż osi X/Z mm Średnica 1000/400
Specyfikacje śruby osi x/z mm 32
Specyfikacje szyny osi X/Z mm 35
Zasilanie silnika osi x/z KW 1.3
Maksymalny szybki ruch osi x/z m/my 24
Długość maszyny x szerokość x Wysokość mm 2100X1580X1800
Całkowita waga całej maszyny Kg 2600
Numer noża naprawić 8
Rozmiar noża kwadratowego mm 20x20
Okrągły rozmiar noża otworu mm Ø20
Całkowita moc kW 13 13 16
Średnie zużycie energii KW / H. 2 2 2.5
Główny wał Forma twarzy wrzeciona
A2-5 A2-6 A2 -8
Maksymalna prędkość wrzeciona R/min 6000 (ustawiony na 4500) 4200 (ustawiony na 3500) 3200 (ustawiony na 2500)
Moc silnika wrzeciona KW 7.5 7.5 11
Znamionowy moment obrotowy silnika wrzeciona Nm 47,8 Nm 47,8 Nm 72 nm
Maksymalna średnica podania paska mm Ø 45 Ø 51 Ø 75

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus :
Główny element testowy Schematyczny schemat Metoda wykrywania
Standard fabryczny
Radialny rytm wrzeciona, Inclined Slant bed Turning CNC Lathe Machine
Wykryć kontynuowanie stożka zewnętrznego 0.0025
Pozycja powtarzania osi x Inclined Slant bed Turning CNC Lathe Machine
Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie. 0.0025
Pozycja powtarzania osi Z. Inclined Slant bed Turning CNC Lathe Machine
Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie. 0.0025
Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.

Inclined Slant bed Turning CNC Lathe Machine
