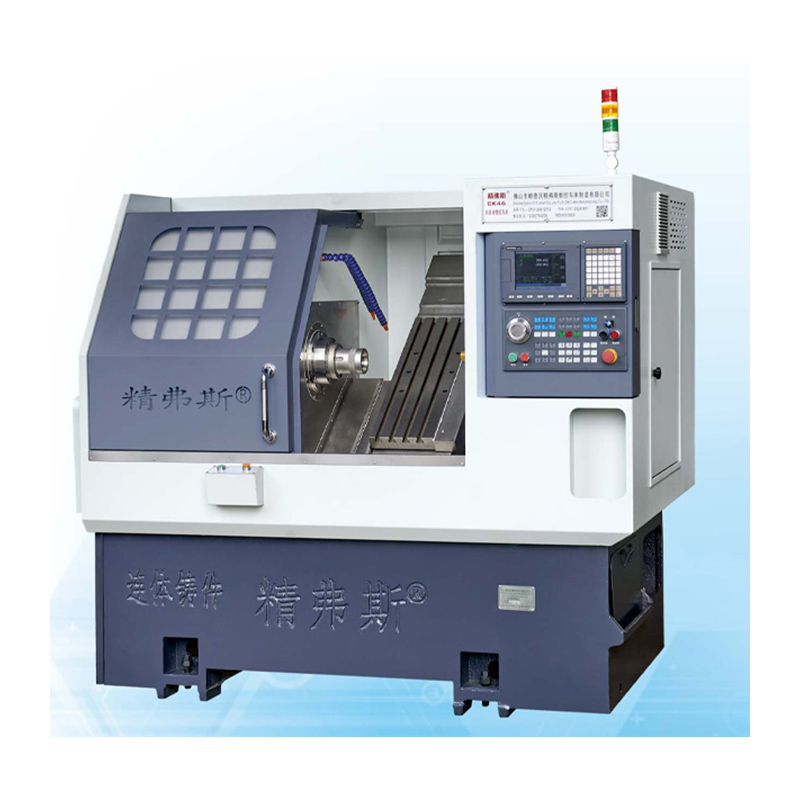

Maszyna tokarki z tokarką z prędkością CNC

Maszyna tokarki Slant CNC Jingfusi® Sight CNC stoi jako najnowocześniejsze narzędzie do obróbki precyzyjnej, dostosowane zarówno do zastosowań obracania, jak i frezowania. Znany ze swojej niezrównanej prędkości, dokładnej dokładności i ogromnej wszechstronności, ta szybka maszyna do tokarki CNC Slant Bed zawiera kilka kluczowych cech, aby zapewnić doskonałą wydajność obróbki.

Model:CK52

Wyślij zapytanie

Opis produktu

Oto główne cechy i zalety szybkiej maszyny do tokarki CNC Slant Bed:

Konfiguracja złoża skośnego:

Maszyna tokarki z tokarką z szybkim łóżkiem CNC z maszyny Jingfusi® jest pod kątem, zwykle od 30 do 45 stopni od poziomego. Ta skośna konfiguracja nie tylko poprawia sztywność strukturalną maszyny, ale także optymalizuje usuwanie układów, co powoduje zwiększenie precyzji obróbki i gładsze wykończenia powierzchni.

Wrzeciono szybkiego wirowania:

Maszyna tokarki z dystansem CNC CNC z Jingfusi® może pochwalić się solidnym, szybkim wrzecionem zdolnym do obracania się z niespotykaną prędkością. Umożliwia to maszynie wykonywanie zadań bardziej wydajne, znacznie skracając czas zwrotu.

Szybka zamiana narzędzi:

Wyposażony w automatyczną zmianę narzędzi (ATC), maszyna może płynnie przechodzić między narzędziami, minimalizując przestoje operacyjne. ATC zapewnia płynne, nieprzerwane procesy obróbki.

System wieży z wieloma narzędziami:

Tokarka złoża CNC obejmuje system narzędzi wieży, który może pomieścić liczne narzędzia tnące. System ten pozwala na indeksowanie Swift, negując potrzebę ręcznych swapów narzędzi i jest biegły w obsłudze misternych operacji obróbki.

zmiennyMoce E:

Maszyna tokarki z łóżkiem o dużej prędkości CNC wyróżnia się w szerokiej gamie operacji obracania, w tym obracaniu, twarzy, gwintowaniu, rowkowaniu, wierceniu i frezowaniu. System narzędzi do wieży można załadować różnorodnymi narzędziami do obsługi różnych wymagań obróbki, dzięki czemu cała konfiguracja jest wyjątkowo dostosowalna.

UnparallelEd prECISIC:

Połączenie pochyłego łóżka, szybkiego wrzeciona i zaawansowanego systemu sterowania CNC zapewnia niezrównaną dokładność obróbki i jakość powierzchni, dzięki czemu tokarka skośne Jingfusi® CNC jest niezawodnym wyborem do precyzyjnych zadań obróbki.

Schemat podróży maszynowych

Dane dotyczące wysokiej prędkości CNC Slant Bed Machine Machine Product

Lista parametrów tokarki w tokarce z dużą prędkością CNC

projekt		jednostka	CK46	CK52	CK76
Maksymalna długość obrotu		mm	350
Maksymalna średnica skrętu na łóżku		mm	Ø 500
Maksymalna średnica skrętu na deskorolce		mm	Ø 160
Nachylenie łóżka		°	35 °
Efektywna podróż osi X/Z		mm	Średnica 1000/400
Specyfikacje śruby osi x/z		mm	32
Specyfikacje szyny osi X/Z		mm	35
Zasilanie silnika osi x/z		KW	1.3
Maksymalny szybki ruch osi x/z		m/my	24
Długość maszyny x szerokość x Wysokość		mm	2100X1580X1800
Całkowita waga całej maszyny		Kg	2600
Numer noża		naprawić	8
Rozmiar noża kwadratowego		mm	20x20
Okrągły rozmiar noża otworu		mm	Ø20
Całkowita moc		kW	13	13	16
Średnie zużycie energii		KW / H.	2	2	2.5
Główny wał	Forma twarzy wrzeciona		A2-5	A2-6	A2 -8


	Maksymalna prędkość wrzeciona	R/min	6000 (ustawiony na 4500)	4200 (ustawiony na 3500)	3200 (ustawiony na 2500)
	Moc silnika wrzeciona	KW	7.5	7.5	11
	Znamionowy moment obrotowy silnika wrzeciona	Nm	47,8 Nm	47,8 Nm	72 nm
	Maksymalna średnica podania paska	mm	Ø 45	Ø 51	Ø 75

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Metoda wykrywania	Standard fabryczny


Radialny rytm wrzeciona,		Wykryć kontynuowanie stożka zewnętrznego	0.0025


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.0025


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.0025


Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
