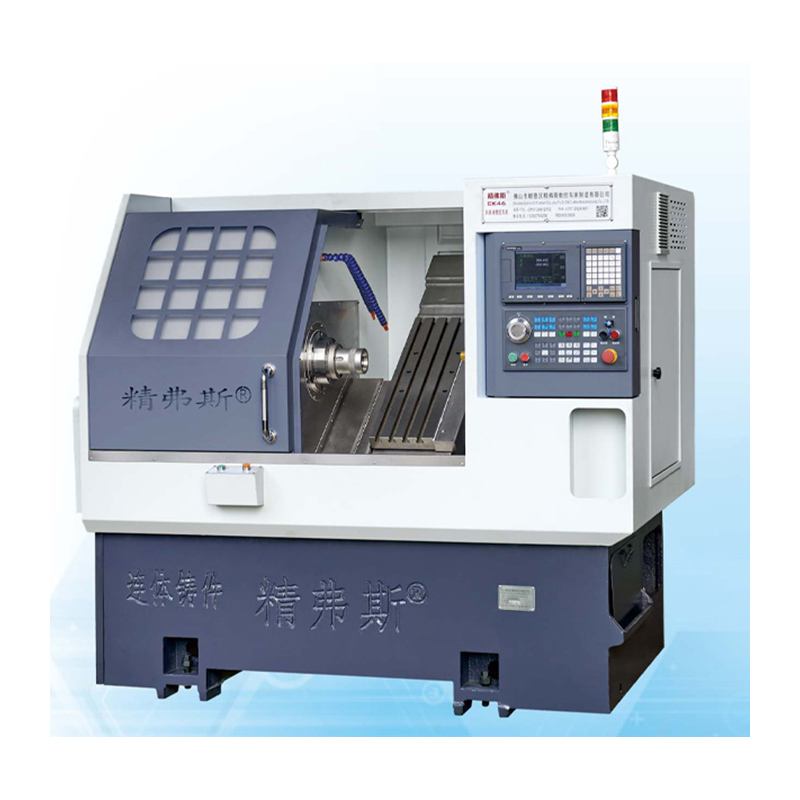

Tokarka CNC o wysokiej precyzji ze skośnym łożem

Poniżej przedstawiono wprowadzenie wysokiej jakości tokarki CNC ze skośnym łożem Jingfusi®, mając nadzieję, że pomożemy Ci ją lepiej zrozumieć. Zapraszamy nowych i starych klientów do dalszej współpracy z nami, aby stworzyć lepszą przyszłość!

Model:CK46

Wyślij zapytanie

Opis produktu

Jingfusi® Wysoce precyzyjne tokarki CNC ze skośnym łożem mogą wykonywać precyzyjne operacje toczenia i frezowania. Jako profesjonalny producent chcielibyśmy zapewnić Państwu wysokiej jakości tokarkę CNC ze skośnym łożem Jingfusi®. A my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Oto niektóre z kluczowych cech i cech tych maszyn:

Konstrukcja ze skośnym łożem: Konstrukcja z nachylonym łożem zapewnia większą sztywność i stabilność podczas obróbki. Zapewnia to, że narzędzia tnące pozostają blisko przedmiotu obrabianego, co skutkuje większą dokładnością.

Wrzeciono o wysokiej precyzji: Wyposażone w wrzeciono o wysokiej precyzji, maszyny te zapewniają minimalne bicie wrzeciona i doskonałą dokładność obrotu. Ta precyzja ma kluczowe znaczenie dla osiągnięcia wąskich tolerancji i doskonałego wykończenia powierzchni.

Zaawansowane sterowanie CNC: Wyposażoni w zaawansowane sterowanie CNC i możliwości programowania, operatorzy mogą z łatwością programować i kontrolować skomplikowane operacje obróbcze z precyzją i elastycznością.

Schemat jazdy maszyny

Szczegóły Produktu

Lista parametrów

projekt		jednostka	CK46	CK52	CK76
Maksymalna długość toczenia		mm	350
Maksymalna średnica toczenia na łożu		mm	Ø500
Maksymalna średnica skrętu na deskorolce		mm	Ø 160
Nachylenie łóżka		°	35°
Efektywny przesuw osi X/Z		mm	Średnica 1000/400
Specyfikacje śrub osi X/Z		mm	32
Specyfikacje szyn osi X/Z		mm	35
Moc silnika osi X/Z		KW	1.3
Maksymalnie szybki ruch osi X/Z		m/min	24
Długość obrabiarki X szerokość X wysokość		mm	2100X1580X1800
Całkowita masa całej maszyny		KG	2600
Numer noża		naprawić	8
Rozmiar noża kwadratowego		mm	20X20
Rozmiar wycinaka do otworów okrągłych		mm	Ø20
Całkowita moc		kw	13	13	16
Średnie zużycie energii		kW/godz	2	2	2.5
główny szyb	Kształt czoła wrzeciona		A2-5	A2-6	A2-8


	Maksymalna prędkość wrzeciona	obr./min	6000 (ustawione na 4500)	4200 (ustawiono na 3500)	3200 (ustawione na 2500)
	Moc silnika wrzeciona	KW	7.5	7.5	11
	Znamionowy moment obrotowy silnika wrzeciona	Nm	47,8 Nm	47,8 Nm	72Nm
	Maksymalna średnica przejścia pręta	mm	Ø 45	Ø51	Ø 75

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Metoda wykrywania	Norma fabryczna


Uderzenie promieniowe wrzeciona,		Wykryj bicie zewnętrznego stożka	0.0025


Pozycja powtórzenia osi X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.0025


Pozycja powtórzenia osi Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.0025


Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
