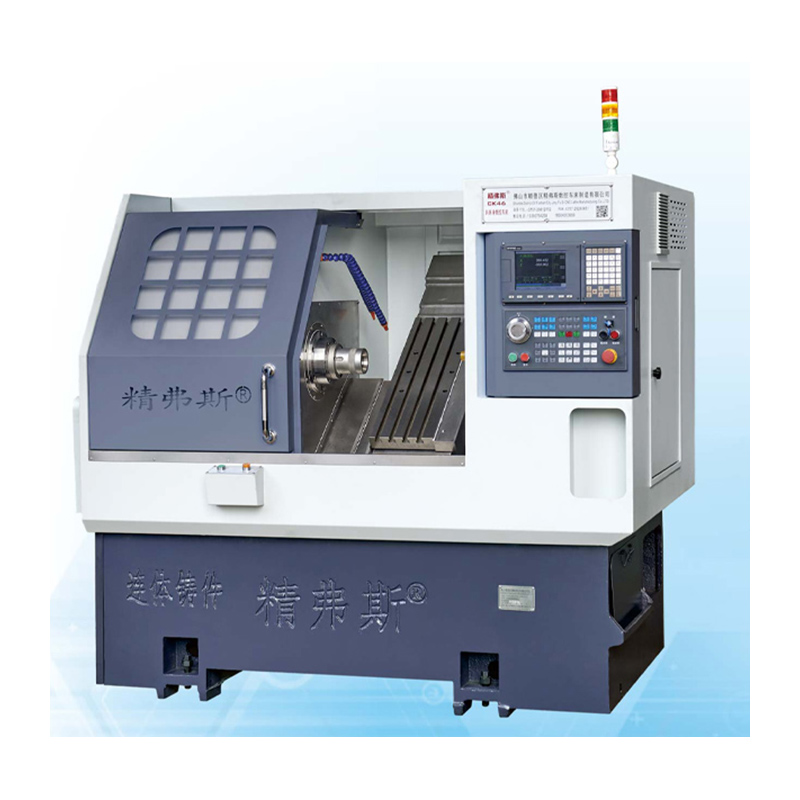

Tokarka CNC z nachylonym łóżkiem

Tokar Jingfusi® CNC z nachylonym łóżkiem jest wykonany z wybranego piasku żywicy wysokiej jakości, a łóżko podstawowe jest zintegrowane i poddane ścisłej starzejącej się leczenia. Ma wysoką sztywność, doskonałą wydajność i wytrzymałość wchłaniania wstrząsu, co zapewnia stabilność maszyny. Metoda instalacji śrubowej montowanej i przeciągniętej prętów śrubowych poprawia sztywność i dokładność przetwarzania narzędzia maszynowego.

Model:CK46

Wyślij zapytanie

Opis produktu

Tokar Jingfusi® CNC z nachylonym łóżkiem ma charakterystykę wygodnego usuwania wiórów, kompletnych funkcji, doskonałej wydajności, wysokiej sztywności, wysokiej wydajności i wysokiej precyzji. Stosowane głównie w częściach samochodowych, zaworach hydraulicznych, formach i innych branżach. Nadaje się również do przetwarzania wałków, dysków i innych części o złożonych rozmiarach, różnych rozmiarach i wysokich wymaganiach precyzyjnych. Może automatycznie ukończyć przetwarzanie układów wiórów wewnętrznych i zewnętrznych, rowków, stożków, powierzchni sferycznych, różnych gwintów metrycznych i calowych oraz innych ciał obrotowych. Wszystkie odlewy są wykonane z piasku żywicy, który został poddany starzeniu się i ma dobrą stabilność, wysoką siłę i dobrą retencję dokładności.

Schemat podróży maszynowych

Szczegóły produktu

Lista parametrów

projekt		jednostka	CK46	CK52	CK76
Maksymalna długość obrotu		mm	350
Maksymalna średnica skrętu na łóżku		mm	Ø 500
Maksymalna średnica skrętu na deskorolce		mm	Ø 160
Nachylenie łóżka		°	35 °
Efektywna podróż osi X/Z		mm	Średnica 1000/400
Specyfikacje śruby osi x/z		mm	32
Specyfikacje szyny osi X/Z		mm	35
Zasilanie silnika osi x/z		KW	1.3
Maksymalny szybki ruch osi x/z		m/my	24
Długość maszyny x szerokość x Wysokość		mm	2100X1580X1800
Całkowita waga całej maszyny		Kg	2600
Numer noża		naprawić	8
Rozmiar noża kwadratowego		mm	20x20
Okrągły rozmiar noża otworu		mm	Ø20
Całkowita moc		kW	13	13	16
Średnie zużycie energii		KW / H.	2	2	2.5
Główny wał	Forma twarzy wrzeciona		A2-5	A2-6	A2 -8


	Maksymalna prędkość wrzeciona	R/min	6000 (ustawiony na 4500)	4200 (ustawiony na 3500)	3200 (ustawiony na 2500)
	Moc silnika wrzeciona	KW	7.5	7.5	11
	Znamionowy moment obrotowy silnika wrzeciona	Nm	47,8 Nm	47,8 Nm	72 nm
	Maksymalna średnica podania paska	mm	Ø 45	Ø 51	Ø 75

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Metoda wykrywania	Standard fabryczny


Radialny rytm wrzeciona,		Wykryć kontynuowanie stożka zewnętrznego	0.0025


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.0025


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.0025


Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
