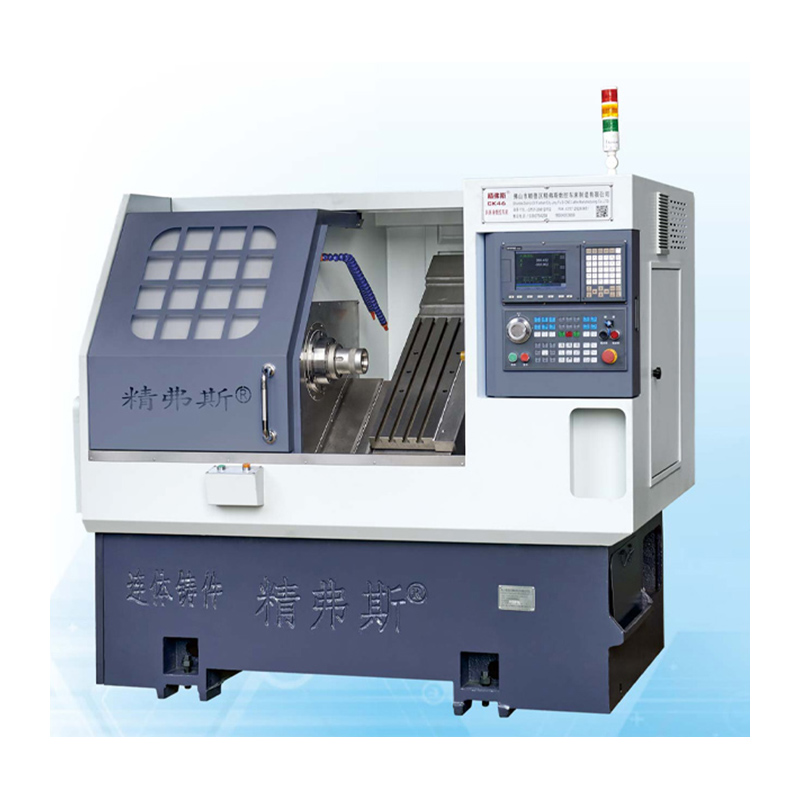

Tokarka CNC ze skośnym łożem

Tokarka CNC ze skośnym łożem Jingfusi® to rodzaj tokarki sterowanej komputerowo (CNC), która charakteryzuje się skośnym lub nachylonym łożem. Taka konstrukcja odróżnia ją od tradycyjnych tokarek płaskich. W tokarce ze skośnym łożem łoże lub podstawa maszyny jest nachylona pod kątem, zwykle około 35 stopni, w stosunku do płaszczyzny poziomej. Konstrukcja ta ma kilka zalet i jest powszechnie stosowana w nowoczesnych procesach obróbki i produkcji.

Model:CK46

Wyślij zapytanie

Opis produktu

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Cechy tokarki CNC Jingfusi® ze skośnym łożem:

Tokarka CNC ze skośnym łożem 35 stopni
Wydajność przenoszenia wiórów jest duża i wygodna, klient może wybrać przenoszenie wiórów z przodu lub z tyłu
Śruba wstępnego rozciągania konstrukcji
Imak narzędziowy typu gang

Oto kilka kluczowych cech i zalet tokarki CNC ze skośnym łożem:

Sztywność: Skośna konstrukcja łoża zwiększa sztywność maszyny, zapewniając lepsze podparcie i stabilność narzędzi skrawających i przedmiotów obrabianych. Ta sztywność skutkuje lepszą dokładnością obróbki i wykończeniem powierzchni.

Zarządzanie wiórami: Pochylona orientacja łoża pozwala na bardziej efektywne odprowadzanie wiórów. Wióry powstałe w procesie obróbki mają tendencję do wypadania z obszaru roboczego, co zmniejsza ryzyko gromadzenia się wiórów i uszkodzenia narzędzia.

Ergonomia: Tokarki ze skośnym łożem często mają bardziej ergonomiczną konstrukcję, co ułatwia operatorom załadunek i rozładunek przedmiotów obrabianych. Nachylone łoże zapewnia lepszą widoczność obszaru obróbki, co może poprawić wydajność i bezpieczeństwo operatora.

Zmniejszone zakłócenia narzędzia: Skośna konstrukcja łoża zmniejsza ryzyko kolizji pomiędzy narzędziem tnącym a przedmiotem obrabianym, szczególnie podczas obróbki skomplikowanych lub profilowanych części.

Obróbka z dużymi prędkościami: Tokarki ze skośnym łożem doskonale nadają się do operacji obróbki z dużymi prędkościami. Poprawiona sztywność i możliwości odprowadzania wiórów pozwalają na większe prędkości skrawania i wyższą produktywność.

Wszechstronność: Te maszyny są wszechstronne i można je stosować do szerokiego zakresu operacji toczenia, w tym planowania, toczenia, wiercenia, gwintowania i rowkowania.

Integracja automatyki: Tokarki CNC ze skośnym łożem można łatwo zintegrować z systemami automatyki, takimi jak ładowarki automatyczne, w celu dalszego zwiększenia produktywności i ograniczenia pracy ręcznej.

Precyzja i dokładność: Sztywność i stabilność konstrukcji skośnego łoża przyczyniają się do wyższej precyzji i dokładności obróbki, dzięki czemu nadaje się do zastosowań wymagających wąskich tolerancji.

Kompatybilność materiałów: Tokarki ze skośnym łożem mogą obrabiać różnorodne materiały, w tym metale, tworzywa sztuczne i kompozyty, dzięki czemu nadają się do szerokiego zakresu branż, takich jak przemysł lotniczy, motoryzacyjny i produkcja urządzeń medycznych.

Wymiana narzędzi: Wiele tokarek CNC ze skośnym łożem jest wyposażonych w zmieniacze narzędzi, które umożliwiają szybką i zautomatyzowaną wymianę narzędzi, skracając przestoje i zwiększając wydajność.

Podsumowując, tokarka CNC ze skośnym łożem ma kilka zalet w porównaniu z tradycyjnymi tokarkami płaskimi, w tym lepszą sztywność, lepsze odprowadzanie wiórów i ergonomię. Maszyny te są powszechnie stosowane w nowoczesnych środowiskach obróbki, gdzie niezbędna jest precyzja, wydajność i wszechstronność.

Schemat jazdy maszyny

Szczegóły Produktu

Lista parametrów

projekt		jednostka	CK46	CK52	CK76
Maksymalna długość toczenia		mm	350
Maksymalna średnica toczenia na łożu		mm	Ø500
Maksymalna średnica skrętu na deskorolce		mm	Ø 160
Nachylenie łóżka		°	35°
Efektywny przesuw osi X/Z		mm	Średnica 1000/400
Specyfikacje śrub osi X/Z		mm	32
Specyfikacje szyn osi X/Z		mm	35
Moc silnika osi X/Z		KW	1.3
Maksymalnie szybki ruch osi X/Z		m/min	24
Długość obrabiarki X szerokość X wysokość		mm	2100X1580X1800
Całkowita masa całej maszyny		KG	2600
Numer noża		naprawić	8
Rozmiar noża kwadratowego		mm	20X20
Rozmiar wycinaka do otworów okrągłych		mm	Ø20
Całkowita moc		kw	13	13	16
Średnie zużycie energii		kW/godz	2	2	2.5
główny szyb	Kształt czoła wrzeciona		A2-5	A2-6	A2-8


	Maksymalna prędkość wrzeciona	obr./min	6000 (ustawione na 4500)	4200 (ustawiono na 3500)	3200 (ustawione na 2500)
	Moc silnika wrzeciona	KW	7.5	7.5	11
	Znamionowy moment obrotowy silnika wrzeciona	Nm	47,8 Nm	47,8 Nm	72Nm
	Maksymalna średnica przejścia pręta	mm	Ø 45	Ø51	Ø 75

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu	Schemat	Metoda wykrywania	Norma fabryczna


Uderzenie promieniowe wrzeciona,		Wykryj bicie zewnętrznego stożka	0.0025


Pozycja powtórzenia osi X		Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.0025


Pozycja powtórzenia osi Z		Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie.	0.0025


Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
