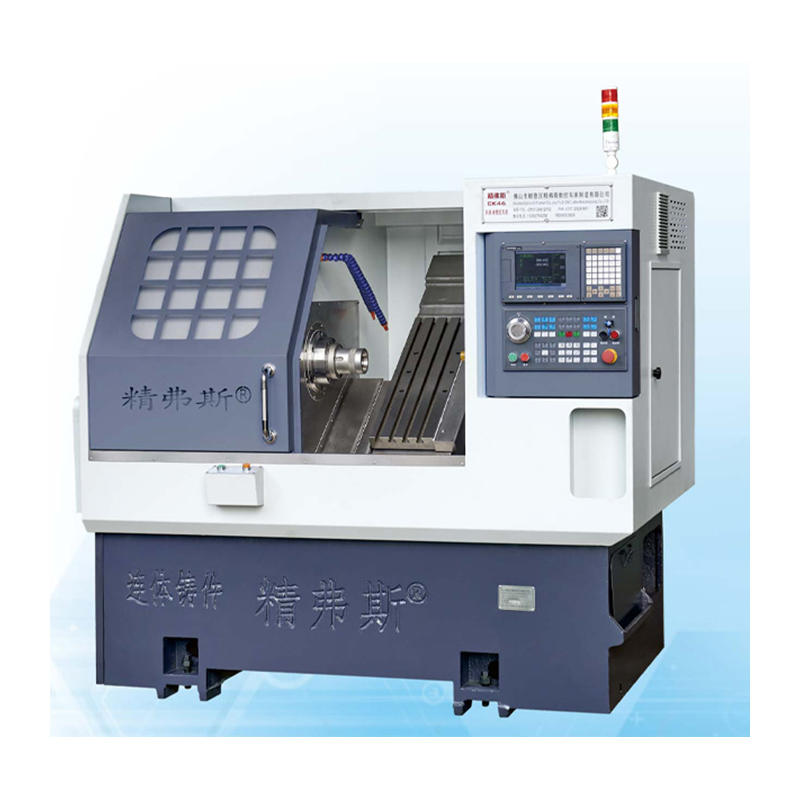

Torki do złoża skośnego Jingfusi® CNC mają 35-stopniowy projekt złoża w połączeniu z solidną strukturą momentu obrotowego, zapewniając minimalne odkształcenie nawet podczas operacji cięcia ciężkiego obciążenia. Ta skłonna konstrukcja łóżka ułatwia uproszczone procesy instalacji, wymiany i kontroli. Włączenie bardzo precyzyjnych śrub kulkowych i wrzecionek dodatkowo gwarantuje wyjątkową precyzję i połysk powierzchni w zastosowaniach obróbki.

Model:CK46

Wyślij zapytanie

Opis produktu

Tokarki CNC Slant Bed to poprawa i ulepszenie Jingfusi® CNC na podstawie pierwotnego. Na podstawie odziedziczenia wysokiej wydajności przetwarzania i łatwej eksploatacji oryginalnego modelu został opracowany z w pełni zamkniętą konstrukcją złoża nachylonego i większą przestrzenią roboczą. , Precision CNC Machine Tools z większą prędkością przetwarzania oraz łatwiejszą regulacją i konserwacją.

Szczegóły produktu

Lista parametrów

projekt		jednostka	CK46	CK52	CK76
Maksymalna długość obrotu		mm	350
Maksymalna średnica skrętu na łóżku		mm	Ø 500
Maksymalna średnica skrętu na deskorolce		mm	Ø 160
Nachylenie łóżka		°	35 °
Efektywna podróż osi X/Z		mm	Średnica 1000/400
Specyfikacje śruby osi x/z		mm	32
Specyfikacje szyny osi X/Z		mm	35
Zasilanie silnika osi x/z		KW	1.3
Maksymalny szybki ruch osi x/z		m/my	24
Długość maszyny x szerokość x Wysokość		mm	2100X1580X1800
Całkowita waga całej maszyny		Kg	2600
Numer noża		naprawić	8
Rozmiar noża kwadratowego		mm	20x20
Okrągły rozmiar noża otworu		mm	Ø20
Całkowita moc		kW	13	13	16
Średnie zużycie energii		KW / H.	2	2	2.5
Główny wał	Forma twarzy wrzeciona		A2-5	A2-6	A2 -8


	Maksymalna prędkość wrzeciona	R/min	6000 (ustawiony na 4500)	4200 (ustawiony na 3500)	3200 (ustawiony na 2500)
	Moc silnika wrzeciona	KW	7.5	7.5	11
	Znamionowy moment obrotowy silnika wrzeciona	Nm	47,8 Nm	47,8 Nm	72 nm
	Maksymalna średnica podania paska	mm	Ø 45	Ø 51	Ø 75

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Metoda wykrywania	Standard fabryczny


Radialny rytm wrzeciona,		Wykryć kontynuowanie stożka zewnętrznego	0.0025


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.0025


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.0025


Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
