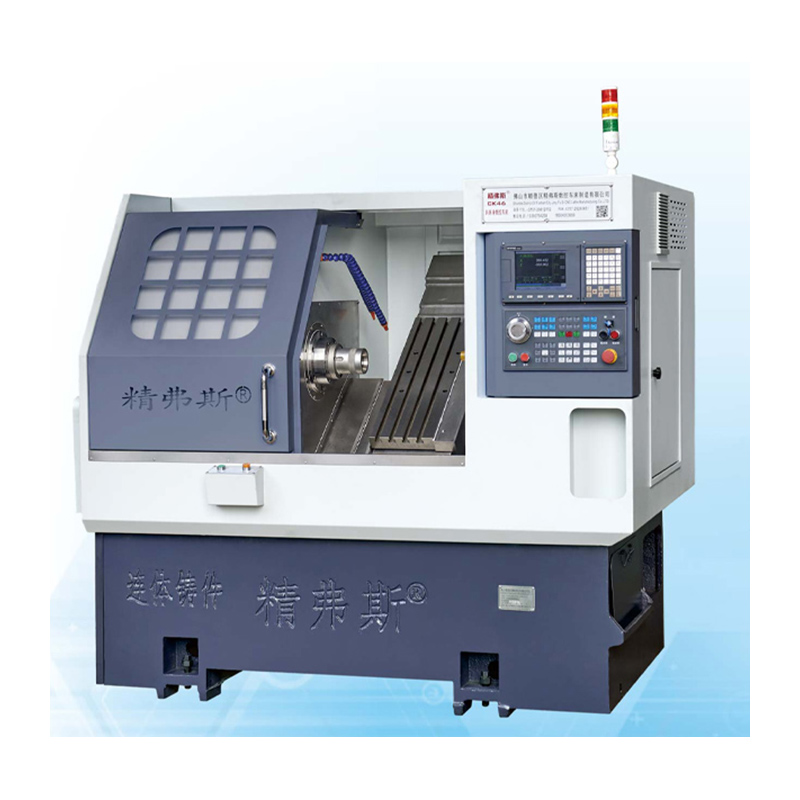

Maszyna tokarki na pochyłości CNC
  • Maszyna tokarki na pochyłości CNC Maszyna tokarki na pochyłości CNC

Maszyna tokarki na pochyłości CNC

Wysokiej jakości maszyna do tokarki z nachylonym łóżkiem Jingfusi® ma charakterystykę wygodnego usuwania wiórów, kompletnych funkcji, doskonałej wydajności, wysokiej sztywności, wysokiej wydajności i wysokiej precyzji. Stosowane głównie w częściach samochodowych, zaworach hydraulicznych, formach i innych branżach.
Model:CK46

Wyślij zapytanie

Opis produktu

Maszyna tokarki nachylonej łóżka Jingfusi® CNC jest używana głównie w częściach samochodowych, zaworach hydraulicznych, formach i innych branżach. Nadaje się również do przetwarzania wałków, dysków i innych części o złożonych rozmiarach, różnych rozmiarach i wysokich wymaganiach precyzyjnych. Może automatycznie ukończyć przetwarzanie układów wiórów wewnętrznych i zewnętrznych, rowków, stożków, powierzchni sferycznych, różnych gwintów metrycznych i calowych oraz innych ciał obrotowych. Wszystkie odlewy są wykonane z piasku żywicy, który został poddany starzeniu się i ma dobrą stabilność, wysoką siłę i dobrą retencję dokładności.






Szczegóły produktu

CNC Inclined Bed Lathe Machine

Lista parametrów

projekt jednostka CK46 CK52 CK76
Maksymalna długość obrotu mm 350
Maksymalna średnica skrętu na łóżku mm Ø 500
Maksymalna średnica skrętu na deskorolce mm Ø 160
Nachylenie łóżka ° 35 °
Efektywna podróż osi X/Z mm Średnica 1000/400
Specyfikacje śruby osi x/z mm 32
Specyfikacje szyny osi X/Z mm 35
Zasilanie silnika osi x/z KW 1.3
Maksymalny szybki ruch osi x/z m/my 24
Długość maszyny x szerokość x Wysokość mm 2100X1580X1800
Całkowita waga całej maszyny Kg 2600
Numer noża naprawić 8
Rozmiar noża kwadratowego mm 20x20
Okrągły rozmiar noża otworu mm Ø20
Całkowita moc kW 13 13 16
Średnie zużycie energii KW / H. 2 2 2.5
Główny wał Forma twarzy wrzeciona
A2-5 A2-6 A2 -8
Maksymalna prędkość wrzeciona R/min 6000 (ustawiony na 4500) 4200 (ustawiony na 3500) 3200 (ustawiony na 2500)
Moc silnika wrzeciona KW 7.5 7.5 11
Znamionowy moment obrotowy silnika wrzeciona Nm 47,8 Nm 47,8 Nm 72 nm
Maksymalna średnica podania paska mm Ø 45 Ø 51 Ø 75

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus :
Główny element testowy Schematyczny schemat Metoda wykrywania
Standard fabryczny
Radialny rytm wrzeciona, CNC Inclined Bed Lathe Machine
Wykryć kontynuowanie stożka zewnętrznego 0.0025
Pozycja powtarzania osi x CNC Inclined Bed Lathe Machine
Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie. 0.0025
Pozycja powtarzania osi Z. CNC Inclined Bed Lathe Machine
Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie. 0.0025
Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.

CNC Inclined Bed Lathe Machine
