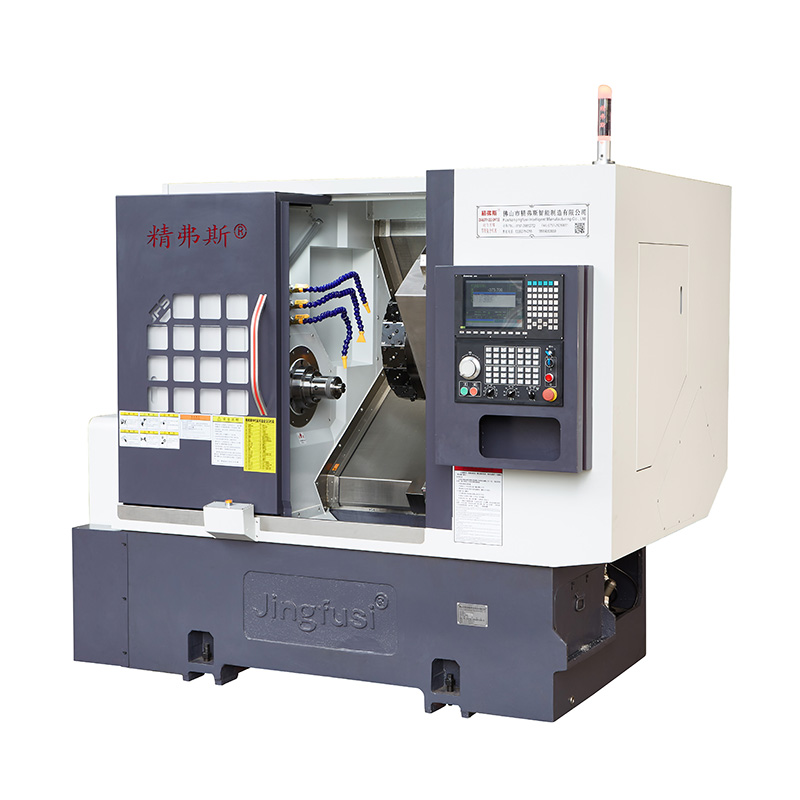

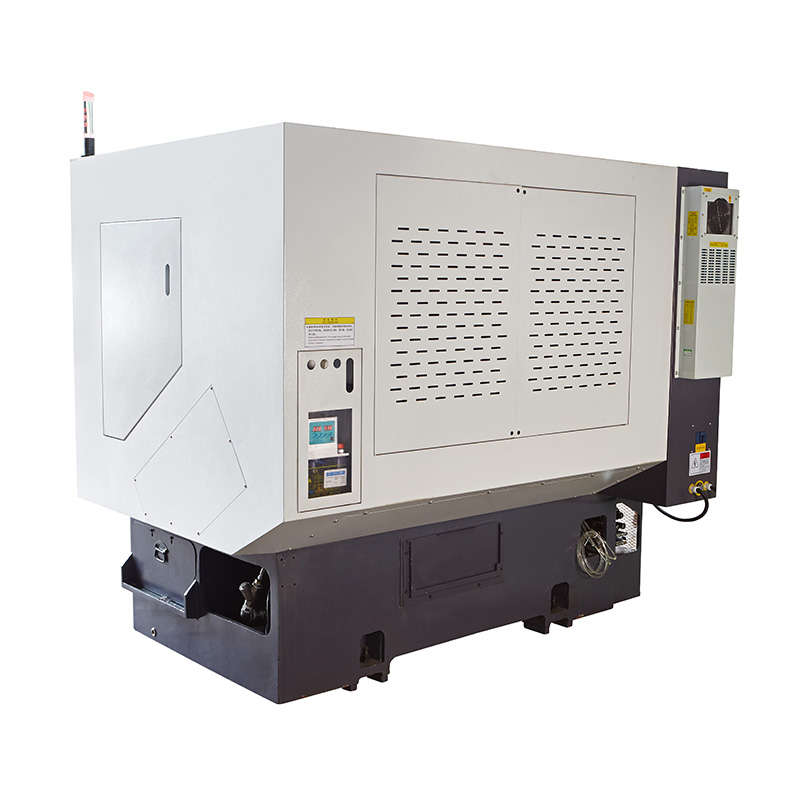

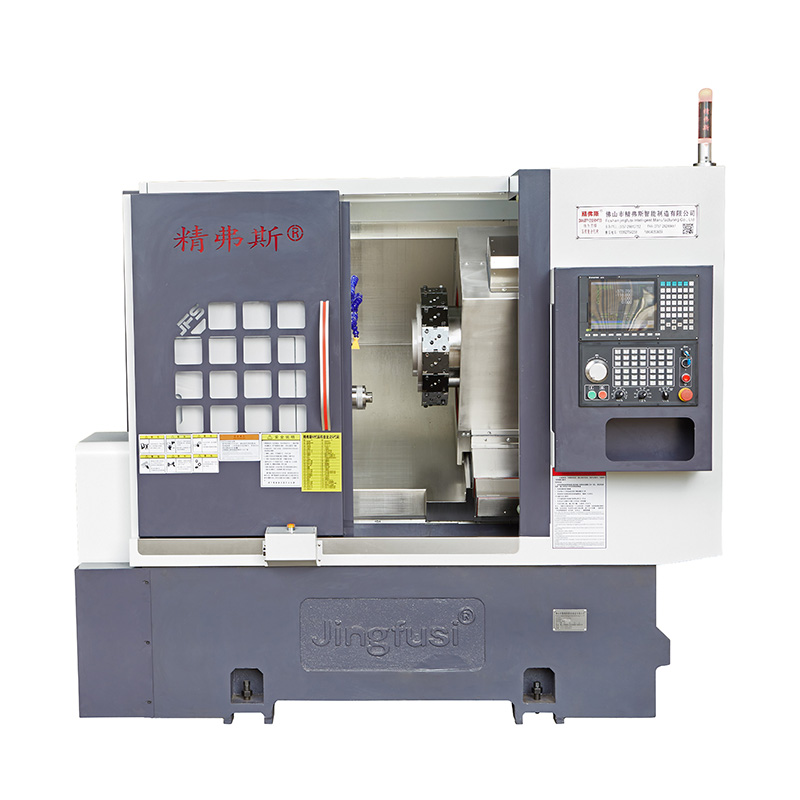

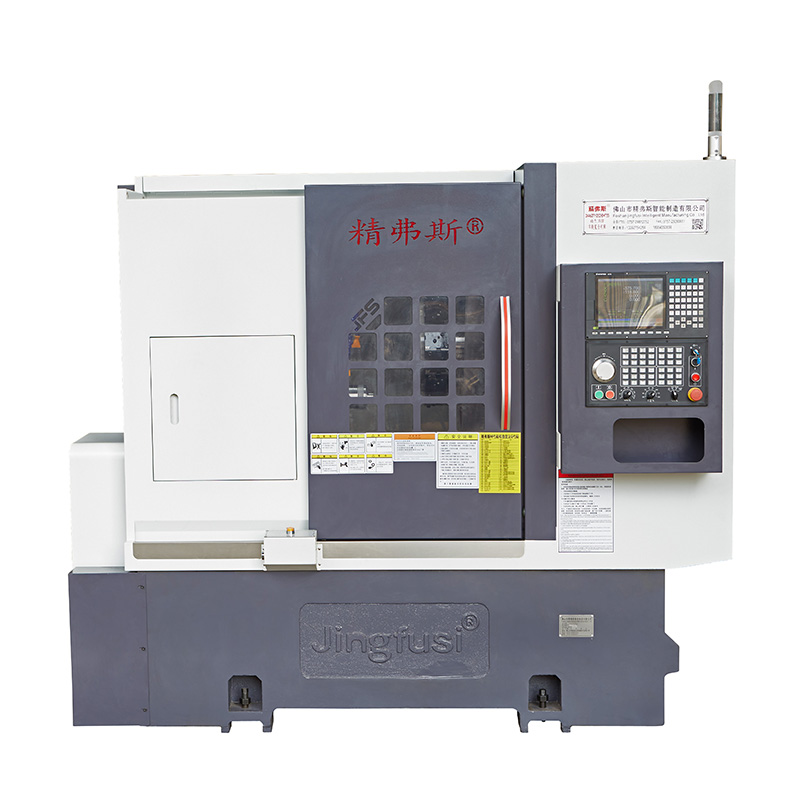

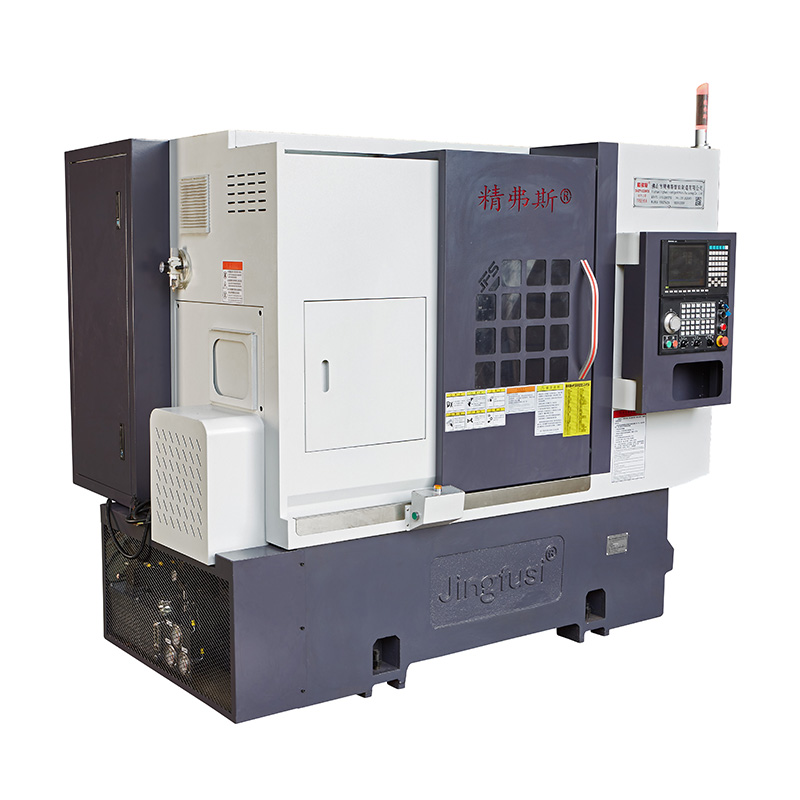

Maszyny kombinowane do toczenia i frezowania rewolwerowego

Jako profesjonalny producent wysokiej jakości maszyn kombinowanych do toczenia i frezowania rewolwerowego, możesz mieć pewność, że kupisz kombinowane maszyny do toczenia i frezowania rewolwerowego z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Model:CK76T-600

Wyślij zapytanie

Opis produktu


Zapraszamy do naszej fabryki, aby kupić najnowsze, tanie i wysokiej jakości kombinowane maszyny do toczenia i frezowania rewolwerowego. Cieszymy się na współpracę z Tobą.

Szczegóły Produktu



Lista parametrów

projekt Treść jednostka CK52T-600 CK76T-600 CK46T-600
Zakres przetwarzania Maksymalna średnica obrotu wrzeciona mm Ø800
typ bloku mm Ø 180 ~400
Maksymalna długość toczenia mm 560
Maksymalna średnica pręta mm Ø 51 ~ 55 Ø72 Ø 45
Głównej osi
 Typ głowicy wrzeciona
A2-6 A2-8 A2-5
Średnica otworu przelotowego wrzeciona mm Ø66 Ø 86 Ø56
Maksymalna prędkość wrzeciona obr./min 4200 3200 6000
Ustawiona prędkość wrzeciona obr./min 1 ~ 3500 1 ~ 2500 1 ~ 4500
karmić Maksymalny przesuw osi X/Z mm 230/600
Efektywny skok osi Z mm 570
Maksymalnie szybki ruch osi X/Z m/min 24
Ustawienie osi X/Z dla szybkiego ruchu m/min 16/18
Specyfikacje śrub rolkowych osi X/Z mm 40
Specyfikacje miernika osi X/Z mm 35/45
Dwunastopozycyjna wieża serwo Wysokość środka wieży serwa z dwunastoma pozycjami
100
Wieża nożowa przeciwległa krawędź (średnica zewnętrzna) mm 385
Wysokość środkowa wieży mm 100
Liczba ostrzy wieży naprawić 12
Średnica interferencyjna obróbki sąsiedniego narzędzia mm Ø180
Naprawiono rozmiar uchwytu narzędziowego mm 25X25
Średnica rękojeści uchwytu noża mm Ø25
maszyny elektryczne Moc/moment obrotowy silnika głównego kW/Nm 11 kW/moc znamionowa 72 Nm 15 kW/moc znamionowa 98 Nm 7,5 KW/moc znamionowa 47 Nm
Moc/moment obrotowy silnika osi X/Z kW/Nm Yaskawa 1,8 kW/11,5 Nm. Opcjonalna nowa generacja 2,4 KW/moc znamionowa 11,5 Nm
Moc/moment obrotowy silnika wymiany narzędzia rewolwerowego kW/Nm Nowa generacja 1,0 KW/3,1 NM
Moc silnika układu chłodzenia KW 0.3
Moc silnika układu chłodzenia pod wysokim ciśnieniem KW 3
Konik Skok konika mm 420
Maksymalny skok sworznia wypychacza konika mm 100
Forma napędu sworznia wypychacza konika
Hydrauliczna, duża sztywność
Zwężający się otwór stożkowy górnej igły konika MK Mohs 5 #, nie waha się ani nie wypacza podczas precyzyjnej obróbki.
Maksymalna odległość pomiędzy końcówką a uchwytem mm 690
Inny Nachylenie łóżka ° 30° lub 15°
Długość obrabiarki X szerokość X wysokość mm 2500X1600X1700
Całkowita masa całej maszyny KG Całkowita waga całej maszyny wynosi 4500 KG, z opcjonalną masą całkowitą 3500 KG minus 10000 juanów
Całkowita moc kw 20
Średnie zużycie energii kW/godz 3

Dokładność obrabiarki

Dokładność maszyny, standard współczynnika Jingfus:
Główny element testu Schemat Metoda wykrywania
 Norma fabryczna
Bicie promieniowe wrzeciona Wykryj bicie zewnętrznego stożka 0.0025
Pozycja powtórzenia osi X Wykryj powtarzające się pozycjonowanie osi X. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie. 0.0025
Pozycja powtórzenia osi Z
Wykryj powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego i gorącego silnika, a następnie wykryj powtarzające się pozycjonowanie. 0.0025
Jeżeli Klient będzie chciał przetestować dokładność osi X/Z/Y ISO lub VD1, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie, co wstępna akceptacja fabryki Jingfusi.
