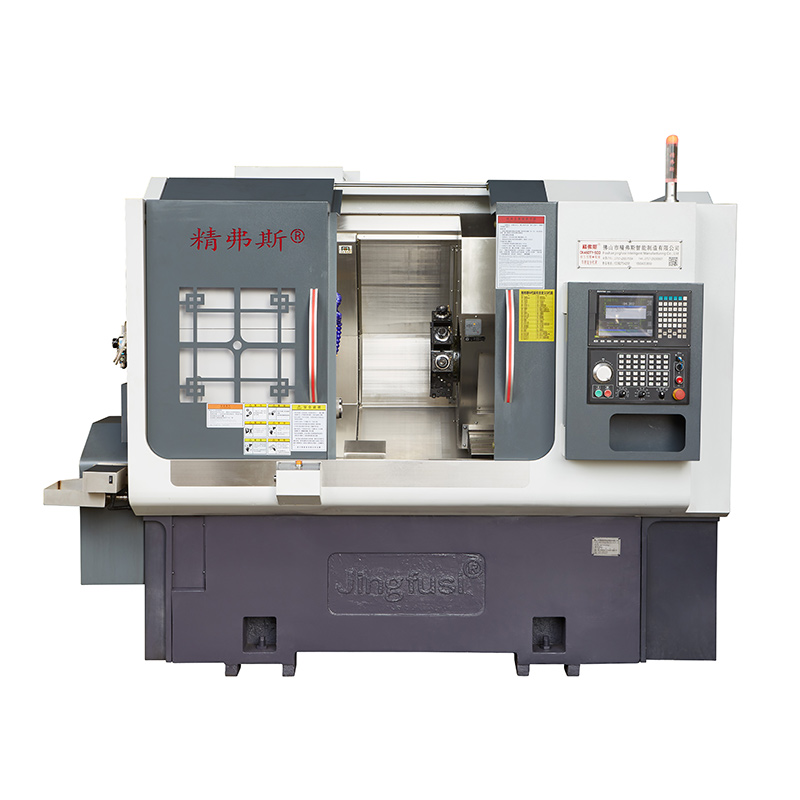

Wielozadaniowe obracanie i frezowanie maszyny CNC

Wprowadzenie wielozadaniowej maszyny do obracania i mielenia CNC-idealne rozwiązanie do obróbki złożonych komponentów o wysokiej precyzji i wydajności. To CNC Turning & Filling Centers są zbudowane tak, aby obsłużyć operacje zwrotne i frezowanie, co czyni go wszechstronnym dodatkiem do każdego sklepu CNC.

Model:CK46DTY

Wyślij zapytanie

Opis produktu

Jedną z kluczowych cech tej wielozadaniowej tokarki CNC jest jego zdolność do wykonywania wielu operacji na jednym obrabiarce, co znacznie skraca czas konfiguracji i zwiększa wydajność. Jego zaawansowany system CNC zapewnia spójne i precyzyjne wyniki za każdym razem, co czyni go idealnym wyborem do produkcji o dużej objętości.

Wielozadaniowa maszyna do obracania i frezowania CNC jest w stanie obsłużyć szeroką gamę materiałów, od tworzyw sztucznych po metale i wszystko pomiędzy. Jego solidna konstrukcja zapewnia wyjątkową trwałość i długotrwałą wydajność, podczas gdy jego ergonomiczna konstrukcja ułatwia obsługę i utrzymanie.

Ta maszyna Turn Mill Turn CNC ma zakres standardowych i opcjonalnych funkcji, aby zaspokoić twoje specyficzne potrzeby obróbki. Jego potężne wrzeciona i zaawansowane narzędzia tnące zapewniają wyjątkową prędkość i dokładność, a automatyczna zmiana narzędzi pozwala na szybkie i łatwe zmiany narzędzi bez żadnej przerwy w procesie obróbki.

Niezależnie od tego, czy obróbkujesz złożone elementy lotnicze, obronne, motoryzacyjne czy jakakolwiek inna branża, Multiping Turning Center CNC jest idealnym wyborem. Dzięki doskonałej wydajności, wszechstronności i niezawodności maszyna ta z pewnością przekroczy Twoje oczekiwania i pomoże przenieść swoje możliwości obróbki na wyższy poziom.

Podsumowując, wielozadaniowa maszyna do zwrotu i mielenia CNC jest zmieniającym dodatkiem do każdego sklepu CNC. Oferuje niezrównaną wydajność, precyzję i wydajność, co czyni go idealnym rozwiązaniem dla wszystkich twoich potrzeb obróbki. Nie przegap możliwości przeniesienia swojej firmy na wyższy poziom-zainwestuj dziś w 5-osiową wielozadaniową maszynę CNC!

Schemat podróży maszynowych

Automatic Turret Turning and Milling Machine

Szczegóły produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK52dty	CK76dty	CK46DTY
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ø 700
	Maksymalna długość koła zewnętrznego	mm	520
	Maksymalna średnica baru	mm	Ø 55	Ø 72	Ø 45
Oś główna	Maksymalna prędkość wrzeciona	R/min	4200 (ustawienie 3500)	3200 (ustawienie 2000)	6000 (zestaw 4500)
	Typ głowy wrzeciona		A2 - 6	A2 -8	A2 - 5
	Średnica wrzeciona	mm	Ø 66	Ø 86	Ø 56
karmić	Maksymalny skok x/z/y	mm	260/500/± 60
	Głowica zasilania 90 ° przechodząca przez środek wrzeciona	mm	30
	Maksymalny szybki ruch osi x/z/y	m/my	24 (ustawienie 16)/ 24 (ustawienie 16)/ 14 (ustawienie 8)
	Piętko śrubowe X/z/y	mm	40
	Ścieżka wałka osi X/z/y	mm	35/45/35
Power Turre	Model Power Turre (Power Turre)	BMT	BMT55
	Power Head Collet	JEST	ER32
	Naprawiono rozmiar uchwytu narzędzia	mm	25x25
	Średnica trzonku otworu	mm	Ø32
Maszyna elektryczna	Główna moc/moment obrotowy	KW / nm	11 kW/oceniany 72 nm	15 kW/oceniany 98 nm	7,5 kW/oceniane 47 nm
	X/z/y Oś silnik/moment obrotowy	KW / nm	Yaskawa 2,9 kW /18,6 nm, opcja nowa generacja3.1 kW /15nm
	Moc/moment obrotowy silnika głowicy zasilania wieży	KW / nm	Nowa generacja 3.1 kW/15 nm
	Maksymalna prędkość silnika zasilania wieży	R/min	6000 (ustawienie 4000), wspólna prędkość ≤4000
	Moc silnika zasilania/moment obrotowy	KW / nm	3,1 kW/15nm
	Moc/moment obrotowy silnika zmieniającego narzędzia wieży	KW / nm	Nowa generacja 1,0 kW /3,1 nm
Ogon	Udar Ogona	mm	520
	Maksymalny skok hydrauliczny Ollstock	mm	100
	Ogólna stożka stożka igły ogonowej	Mk	Mohs 5#
	Maksymalna odległość między końcówką a chuck	mm	690
Inny	Urządzenie hamulcowe wrzecionowe		Hydrauliczne, opcjonalne programowalne
	Nachylenie łóżka	°	30 ° lub 15 °
	Długość maszyny x szerokość x Wysokość	mm	2500x1680x1900
	Całkowita waga całej maszyny	Kg	5000 kg
	Całkowita moc	kW	20
	Średnie zużycie energii	KW / H.	3

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Metoda wykrywania	Standard fabryczny


Radialny rytm wrzeciona		Wykryć kontynuowanie stożka zewnętrznego	0.0035


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Y.		Wykryć powtarzające się pozycjonowanie na osi y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.004


Pozycja powtórzeń osi C		Wykryj zmianę ustalonego punktu osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzane pozycjonowanie	20 sekund łukowych


Pozycja osi C		Wykryj dokładność losowej pozycji osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie sprawdź powtarzane ustawienia	72 sekundy łukowe


Zasilanie głowicy rytmu		Stożka bicie	0.015

Zasilanie głowicy rytmu		Zacisanie bicia	0.01

Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
