Ekonomiczna maszyna do obróbki obrotowej

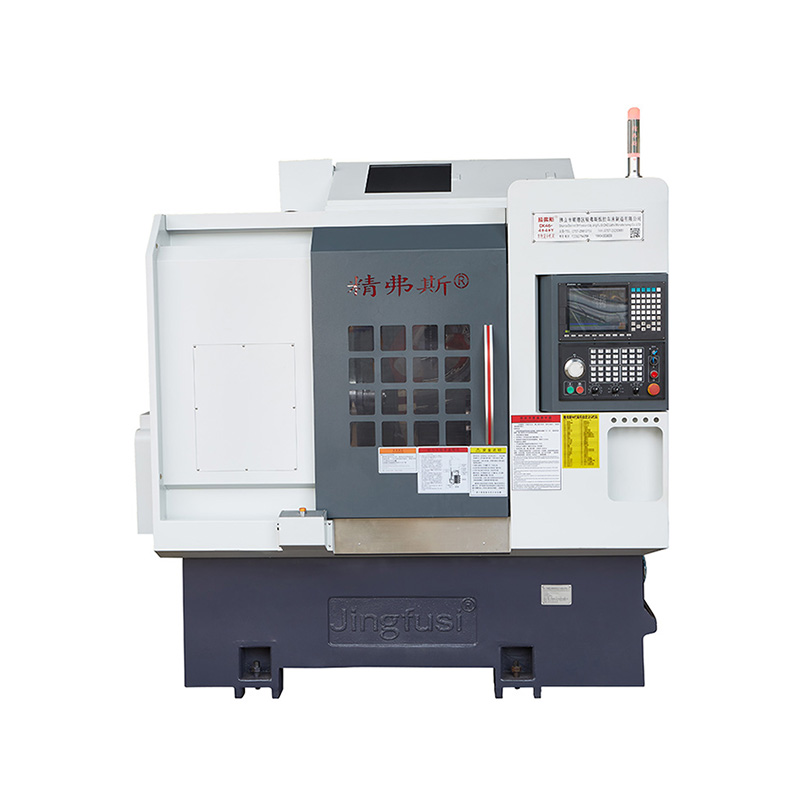

Ekonomiczna maszyna obrotowa Jingfusi® została zaprojektowana z potężnym mechanizmem pomocniczym hamulcowym wrzecionowym w celu poprawy sztywności podczas przetwarzania części. Bezpośredni system zmiany narzędzia zapisuje skomplikowane kroki procedury zmiany narzędzia i skraca czas działania zmiany narzędzia, osiąganie wydajnego przetwarzania i oszczędzania kosztów dla użytkowników.

Model:CK76DTY

Wyślij zapytanie

Opis produktu

Ekonomiczna maszyna obrotowa Jingfusi® jest 3-osiową (x, y, z) wielostwałową liczbową kontrolowaną toką skrętu i tokarki. Integruje obracanie, frezowanie, wiercenie, nudne, stukanie i inne funkcje w jednym urządzeniu. Może wykonywać frezowanie końcowe i boczne, wiercenie, stukanie i inne połączone przetwarzanie. Jest szczególnie odpowiedni do przetwarzania niektórych części obrotowych o złożonych kształtach i wysokich wymaganiach precyzyjnych. Może wypełnić wszystkie lub większość kroków przetwarzania w jednym zacisku. Zapewnij dokładność, poprawić wydajność i obniżyć koszty.

Schemat podróży maszynowych Jingfusi®

Szczegóły produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK52dty	CK76dty	CK46DTY
Zakres przetwarzania	Maksymalna średnica obrotu wrzeciona	mm	Ø 700
	Maksymalna długość koła zewnętrznego	mm	520
	Maksymalna średnica baru	mm	Ø 55	Ø 72	Ø 45
Oś główna	Maksymalna prędkość wrzeciona	R/min	4200 (ustawienie 3500)	3200 (ustawienie 2000)	6000 (zestaw 4500)
	Typ głowy wrzeciona		A2 - 6	A2 -8	A2 - 5
	Średnica wrzeciona	mm	Ø 66	Ø 86	Ø 56
karmić	Maksymalny skok x/z/y	mm	260/500/± 60
	Głowica zasilania 90 ° przechodząca przez środek wrzeciona	mm	30
	Maksymalny szybki ruch osi x/z/y	m/my	24 (ustawienie 16)/ 24 (ustawienie 16)/ 14 (ustawienie 8)
	Piętko śrubowe X/z/y	mm	40
	Ścieżka wałka osi X/z/y	mm	35/45/35
Power Turre	Model Power Turre (Power Turre)	BMT	BMT55
	Power Head Collet	JEST	ER32
	Naprawiono rozmiar uchwytu narzędzia	mm	25x25
	Średnica trzonku otworu	mm	Ø32
Maszyna elektryczna	Główna moc/moment obrotowy	KW / nm	11 kW/oceniany 72 nm	15 kW/oceniany 98 nm	7,5 kW/oceniane 47 nm
	X/z/y Oś silnik/moment obrotowy	KW / nm	Yaskawa 2,9 kW /18,6 nm, opcja nowa generacja3.1 kW /15nm
	Moc/moment obrotowy silnika głowicy zasilania wieży	KW / nm	Nowa generacja 3.1 kW/15 nm
	Maksymalna prędkość silnika zasilania wieży	R/min	6000 (ustawienie 4000), wspólna prędkość ≤4000
	Moc silnika zasilania/moment obrotowy	KW / nm	3,1 kW/15nm
	Moc/moment obrotowy silnika zmieniającego narzędzia wieży	KW / nm	Nowa generacja 1,0 kW /3,1 nm
Ogon	Udar Ogona	mm	520
	Maksymalny skok hydrauliczny Ollstock	mm	100
	Ogólna stożka stożka igły ogonowej	Mk	Mohs 5#
	Maksymalna odległość między końcówką a chuck	mm	690
Inny	Urządzenie hamulcowe wrzecionowe		Hydrauliczne, opcjonalne programowalne
	Nachylenie łóżka	°	30 ° lub 15 °
	Długość maszyny x szerokość x Wysokość	mm	2500x1680x1900
	Całkowita waga całej maszyny	Kg	5000 kg
	Całkowita moc	kW	20
	Średnie zużycie energii	KW / H.	3

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Metoda wykrywania	Standard fabryczny


Radialny rytm wrzeciona		Wykryć kontynuowanie stożka zewnętrznego	0.0035


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Y.		Wykryć powtarzające się pozycjonowanie na osi y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.004


Pozycja powtórzeń osi C		Wykryj zmianę ustalonego punktu osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzane pozycjonowanie	20 sekund łukowych


Pozycja osi C		Wykryj dokładność losowej pozycji osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie sprawdź powtarzane ustawienia	72 sekundy łukowe


Zasilanie głowicy rytmu		Stożka bicie	0.015

Zasilanie głowicy rytmu		Zacisanie bicia	0.01

Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
