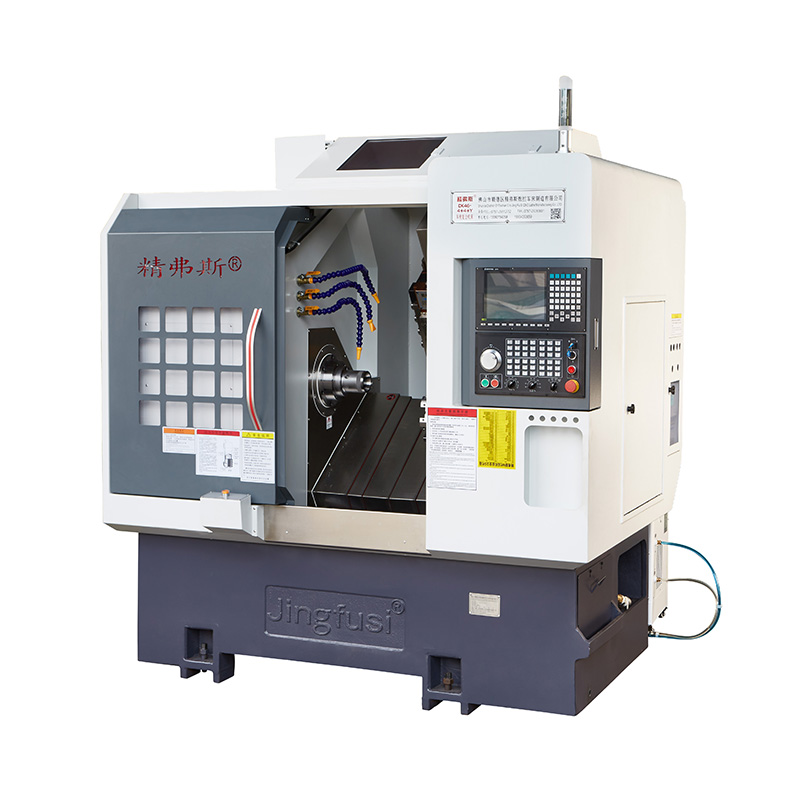

CNC Turning frezowanie centrum obróbki obróbki

Centrum obróbki obracania się obracania CNC jest idealne do produkcji skomplikowanych i bardzo precyzyjnych elementów obrotowych. Umożliwia ukończenie większości, jeśli nie wszystkich, operacji obróbki w jednej konfiguracji. To nie tylko gwarantuje precyzję, ale także zwiększa wydajność i opłacalność.

Model:CK46-4+4+Y

Wyślij zapytanie

Opis produktu

Charakterystyka Turning Myciling Center Center:

Minimalizowane zaciskanie: zmniejsza potrzebę wielu operacji zacisków, zwiększając zarówno wydajność, jak i dokładność.

Szybkie zmiany narzędzi: obsługuje szybkie zmiany narzędzi, upraszczając układ narzędzi w celu wygodniejszego obróbki.

Kompleksowe obróbki: oferuje szereg funkcji ułatwiających złożone przetwarzanie twarzy i boków końcowych, umożliwiając wszechstronne możliwości obróbki.

Schemat podróży maszynowych

CNC Turning Milling Compound Machining Center

Szczegóły produktu

Lista parametrów

przedmiot	Model tokarki	jednostka	CK46-4+4+Y.	CK52-4+4+Y.
Zakres przetwarzania	Huśtawka nad łóżkiem	mm	Ø 500
	Maksymalna długość koła zewnętrznego	mm	320
	Maksymalna średnica baru	mm	Ø 45	Ø 51 ~ 55
Oś główna	Typ głowy wrzeciona		A2-5	A2-6

	Średnica wrzeciona	mm	Ø 56	Ø 66
	Maksymalna prędkość wrzeciona	R/min	6000 (ustawiony na 4500)	4500 (ustawiony na 3500)
karmić	Efektywna podróż osi x/z/y	mm	800/470/260

	Maksymalny szybki ruch osi x/z/y	m/my	24 (ustawienie 18)/24 (ustawienie 18)/15 (ustawienie 8)
	Piętko śrubowe X/z/y	mm	32/32/25
	Kolej osi X/z/y	mm	35/35/25
Wieża noża	Osiem wieży stacji	PC	8 stacji, można wyposażyć w uchwyty narzędzi z podwójnym otworem, opcjonalnie z 12 stacji
Głowa mocy	Formularz trzymania narzędzia głowicy zasilania		ER25


	Narzędzie napędowe	PC	Oś Z 4+osi X, z 4 dodatkowymi stałymi uchwytami narzędziami
	Maksymalna prędkość głowicy mocy	R/min	6000 (ustawiony na 4000), można powszechnie stosować do przetwarzania produktów od 4000
	Odległość między wałkiem głowy a wałem	mm	65
Maszyna elektryczna	Główna moc/moment obrotowy	KW / nm	Nowa generacja 7,5 kW, 47,75 nm. Części stalowe o pojemności przetwarzania ponad 80 może być opcjonalnie wyposażone w 11 kW, 70,03 nm

	X/z/y Oś silnik/moment obrotowy	KW / nm	1,3 kW/8,39 nm
	X/z mocy silnika zasilania/moment obrotowy	KW / nm	1,7 kW/8nm
	Maksymalna prędkość silnika głowicy zasilania	R/min	5000
Inny	Urządzenie hamulcowe wrzecionowe		Ciśnienie hydrauliczne


	Nachylenie łóżka	°	35 °
	Długość maszyny x szerokość x Wysokość	mm	2200X1580X1900
	Całkowita waga całej maszyny	Kg	3430
	Całkowita moc	kW	13
	Średnie zużycie energii	KW / H.	2

Dokładność maszyny

Dokładność maszyny, standard współczynnika Jingfus ：
Główny element testowy	Schematyczny schemat	Standard fabryczny


Radialny rytm wrzeciona		Wykryć kontynuowanie stożka zewnętrznego	0.0035


Pozycja powtarzania osi x		Wykryć powtarzające się pozycjonowanie osi x. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Z.		Wykryć powtarzające się pozycjonowanie na osi Z. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.003


Pozycja powtarzania osi Y.		Wykryć powtarzające się pozycjonowanie na osi y. Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzające się pozycjonowanie.	0.004


Pozycja powtórzeń osi C		Wykryj zmianę ustalonego punktu osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie wykryć powtarzane pozycjonowanie	20 sekund łukowych


Pozycja osi C		Wykryj dokładność losowej pozycji osi C, Uwaga: Najpierw przewiduj około 50 razy, aby zrównoważyć błąd zimnego silnika i gorącego silnika, a następnie sprawdź powtarzane ustawienia	72 sekundy łukowe


Zasilanie głowicy rytmu		Stożka bicie	0.015

Zasilanie głowicy rytmu		Zacisanie bicia	0.01

Jeżeli klient chce przetestować dokładność ISO lub VD1 osi x/z/y, zostanie to ustalone w momencie pisania umowy. Klient musi przetestować ten przedmiot w tym samym czasie początkowej akceptacji fabryki Jingfusi.
